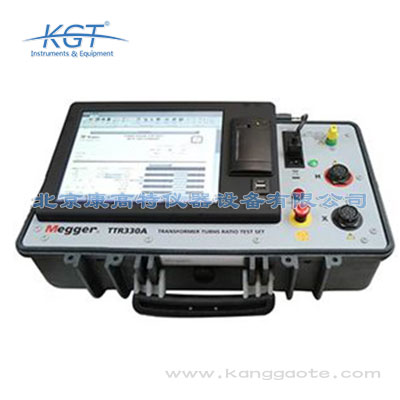

北京康高特推出的美國MEGGER TTR330A三相變壓器變比測試儀是專門針對變壓器匝數比檢測研發的高精度工業檢測設備，核心功能覆蓋輸電變壓器、配電變壓器、工業制造企業所用電力變壓器、各類互感器的匝數比、變比偏差測量需求，可滿足不同場景下的變壓器性能核驗、質量管控要求。關鍵技術參數方面，該設備變比測量范圍覆蓋0.8~10000，全量程測量精度可達±0.1%，遠高于行業常規要求的±0.5%精度標準，支持三相自動同步測試、單相獨立測試兩種模式，單組三相變比測試耗時不超過30秒，測試效率較傳統單相測試儀提升3倍以上。設備自帶相序自動識別功能，可自動識別被測設備的繞組接線組別，支持Y/Y、D/D、Y/D、D/Y等所有常見接線組別的變比測試，無需人工手動調整相序，適配絕大多數電力變壓器、互感器的檢測需求。該設備抗電磁干擾等級符合IEC 61000-4相關標準，可在10kV~500kV變電站強電磁環境下穩定輸出準確數據，適配現場檢測、實驗室檢測兩類使用場景。

TTR330A三相變壓器變比測試儀采用堅固耐用的工業級設計，可適配多種惡劣戶外作業環境的使用需求，性能穩定可靠。首先在溫度適應性層面，設備的操作溫度范圍為-5℃至50℃，儲存溫度范圍為-30℃至70℃，可滿足我國大部分地區的四季戶外作業需求，無論是北方冬季的低溫環境，還是南方夏季的高溫戶外場景，設備均可正常啟動運行，測量精度不受溫度影響；配套的測試導線采用特殊材料設計，可在寒冷天氣下保持柔韌，不會出現低溫變硬、開裂的問題，無需額外配備低溫專用導線即可開展作業。其次在環境耐受性層面，設備支持0-90%相對濕度環境下使用且具備抗凝結能力，可適應南方梅雨季節、高濕度沿海地區、地下變電站等潮濕環境的檢測需求，不會因濕度影響出現短路、測試數據漂移的問題。第三在抗干擾性能層面，該設備的電磁兼容性能符合IEC 61326-1標準，可在高干擾、高電壓的工業環境下穩定工作，無論是電廠、變電站等強電磁干擾場景，還是電氣化鐵路牽引變電所等存在大量諧波干擾的場景，設備的測量精度均可得到保障，無需多次重復測試驗證結果準確性。第四在抗振動性能層面，未包裝狀態下的設備振動性能符合IEC61010標準要求，包裝狀態下

TTR330A三相變壓器變比測試儀針對變壓器檢測的痛點進行了多項優化，可從多個維度提升檢測作業的整體效率，降低檢測成本。首先在測試速度層面，單組測試僅需8至20秒即可完成，相比傳統變比測試儀測試速度提升30%以上，可大幅縮短變壓器檢測的停電時長，對于電網運維、軌道交通運維等對停電時間要求嚴格的場景來說，可顯著提升運維效率，降低停電帶來的經濟損失。其次在操作便捷性層面，針對帶有多個分接開關、套管電流互感器的復雜三相變壓器，該設備的獨特測試流程可大幅縮短參數設置時長，相比同類型設備設置時間可減少50%以上，操作人員無需進行復雜的接線配置和參數錄入即可快速啟動測試；設備配備8.4英寸全彩色VGA屏幕、全QWERTY標準鍵盤和導航按鈕，測試表格可視化展示，參數設置、結果查看的操作門檻大幅降低。第三在數據處理層面，設備內置存儲最多可保存100000組測試數據，無需檢測人員手動記錄測試結果，避免人工記錄的誤差；支持USB、以太網接口，測試結果可以XML格式直接導出，適配PowerDB系列控制軟件，可直接導入檢測報告系統，無需二次錄入數據，大幅提升報告生成效率。第四在場景適配性層面，該設備支持現場升

TTR330A三相變壓器變比測試儀的設計、測試方法、性能指標均符合多個國際、國內行業標準要求，可滿足不同領域的合規檢測需求。在測量方法層面，該設備嚴格遵循ANSI/IEEE C57.12.90變壓器測試標準，測量結果的權威性獲得全球電力行業的廣泛認可。在繞組相位關系判定層面，符合ANSI C57.12.70-1978、CEI/IEC 76-1:1993、IEC Publication 616:1978以及澳大利亞AS-2374 Part 4-1982等多個國家和地區的標準要求，可適配不同地區的變壓器檢測規范，滿足出口型變壓器制造企業的產品檢測需求。在安全與電磁兼容層面，該設備符合IEC-1010-1安全標準，EMC性能符合IEC 61326-1標準，可在高電壓、高電磁干擾的工業環境下穩定運行，不會對周邊電力設備、檢測人員造成安全風險。在環境耐受性層面，未包裝狀態下的振動性能符合IEC61010標準要求，包裝狀態下的運輸振動符合ISTA指南要求，可承受長距離運輸、復雜路況運輸?shù)念嶔び绊懀O(shè)備性能不受損耗。此外該設備的相角測量指標也符合IEC相關標準要求，相位差測量精度可達±0.05度。對

MEGGER TTR330A三相變壓器變比測試儀的設計、生產及性能指標完全符合國內外多類行業標準，可滿足各類合規檢測場景的需求。國內標準方面，該設備符合GB/T 1094.1《電力變壓器 第1部分：總則》、GB/T 50150《電氣裝置安裝工程電氣設備交接試驗標準》中對變比檢測的技術要求，同時滿足DL/T 963《變壓器變比測試儀通用技術條件》的電力行業標準，適配電網系統的采購、使用要求；針對核工業場景，該設備的檢測精度、穩定性符合核級電氣設備檢測相關規范要求；針對軌道交通場景，符合TB/T 3353《軌道交通 牽引變壓器》中規定的變比檢測標準要求。國際標準方面，該設備符合IEC 60076系列電力變壓器國際標準、IEC 61869系列互感器國際標準的相關要求，可滿足出口型變壓器制造企業的國際市場檢測合規需求。該設備的測試數據可追溯、精度符合各級計量機構的檢定要求，既滿足B端企業的質量管控、出口合規需求，也符合G端政府采購、項目驗收的合規性要求。

TTR330A三相變壓器變比測試儀相比常規單相變比測試儀、普通三相變比測試儀具有多維度性能優勢，可有效提升檢測效率、降低檢測誤差。首先是測量覆蓋范圍更廣，除常規輸配電變壓器外，還可支持互感器、特種變壓器（包括整流變壓器、牽引變壓器、核電特種變壓器等）的變比、匝數比檢測，適配更多行業的檢測需求；其次是測量精度更高，全量程±0.1%的測量精度遠高于常規設備±0.5%的精度水平，可有效識別微小的繞組匝間短路、匝數偏差問題，避免因檢測誤差導致的設備故障漏判；第三是測試效率更高，支持三相自動同步測試，無需人工切換相序，單組三相變比測試耗時不超過30秒，相比單相測試儀測試效率提升3倍以上，尤其適合變壓器制造企業的批量出廠檢測場景，可大幅減少檢測人工投入、提升生產流轉效率；第四是抗干擾能力更強，符合IEC 61000-4電磁兼容標準要求，可在500kV及以下電壓等級的變電站強電磁環境下穩定輸出準確數據，無需多次復測即可獲得可靠結果；第五是系統兼容性更強，測試數據支持導出為通用CSV格式，可直接對接企業的設備管理系統（EMS）、電網的智能運維平臺，滿足數字化運維的需求，從長期使用來看，可有效降低企業的

TTR330A三相變壓器變比測試儀的核心功能涵蓋多類變壓器、互感器的核心參數檢測，可測量輸電變壓器、配電變壓器、工業生產用變壓器、互感器的匝數比，同時支持變比、相位偏差、勵磁電流三類參數的同步測量，可自動比對測量結果與設備銘牌參數的誤差百分比，結合預設的誤差限值直接判定設備處于正?；蚬收蠣顟B(tài)，支持獨立操作、遙控操作兩種模式，內置大容量存儲可實現測試數據留存導出，支持現場功能升級且升級過程不會影響原有校準參數。在技術參數層面，該設備繞組變比測量范圍最高可達45000:1，基礎測量精度可達0.1%，不同勵磁電壓下的精度表現為：8V勵磁電壓時0.8-2000變比范圍精度±0.1%，2001-4000范圍±0.25%，4001-8000范圍±0.35%；40V勵磁電壓時0.8-2000范圍±0.1%，2001-4000范圍±0.15%，4001-10000范圍±0.3%，10001-25000范圍±0.35%；80V勵磁電壓時0.8-2000范圍±0.1%，2001-4000范圍±0.15%，4001-10000范圍±0.25%，10001-45000范圍±0.3%。勵磁電壓支持8、40、80

TTR330A三相變壓器變比測試儀作為專業的變壓器參數檢測設備，廣泛覆蓋電力、軌道交通、裝備制造等多個領域，適配不同場景的檢測需求。首先在電力行業，可應用于電網公司的輸電、配電變壓器日常巡檢、預試定檢、故障排查場景，能夠?qū)Σ煌妷旱燃壍闹髯?、配變的匝?shù)比、相位偏差、勵磁電流進行精準測量，快速判斷繞組匝間短路、分接開關接觸不良等隱性故障；也可應用于發電廠的主變壓器、廠用變壓器、啟備變的交接試驗、例行檢測場景，在電廠高電磁干擾環境下仍可穩定輸出準確測量結果。其次在軌道交通行業，可用于牽引變電所的牽引變壓器、動力變壓器的出廠驗收、運維檢測場景，滿足軌道交通線路分散、戶外作業環境復雜的檢測需求。第三在變壓器制造行業，是電源變壓器、互感器生產企業的理想檢測設備，可應用于產線出廠檢驗、成品性能核驗場景，針對帶有多個分接開關、套管電流互感器的復雜三相變壓器，可大幅縮短設置和測試時長，提升產線檢測通量。此外該設備也可應用于核工業、水務、環保等領域的自備變壓器、專用互感器的性能檢測場景，堅固耐用的結構設計適配惡劣戶外作業需求，特殊設計的測試導線可在寒冷天氣下保持柔韌，滿足北方冬季戶外檢測、高海拔地區變電

TTR330A三相變壓器變比測試儀的適用場景覆蓋電力、核工業、水務、環保、軌道交通、變壓器制造等多個領域，可滿足不同行業的變比檢測需求。在電力行業，該設備可用于輸變電臺區日常運維巡檢、新建變電站交接驗收、在運變壓器定期預防性試驗，符合電網企業對變壓器性能核驗的技術要求；在核工業領域，可用于核電基地主變壓器、輔助變壓器的定期性能檢測，滿足核級電氣設備的高精度檢測要求；在水務行業，可用于城鄉供水泵站、污水處理廠配變設備的運維檢測，保障水務系統供電穩定性；在環保行業，可用于垃圾焚燒發電站、光伏并網電站、風力發電站的升壓變壓器、箱式變壓器的檢測，適配新能源發電場景的設備管控需求；在軌道交通行業，可用于高鐵、地鐵牽引變電所牽引變壓器的運維檢測，符合軌道交通供電系統的安全檢測標準；在變壓器、互感器制造領域，可用于成品出廠前的變比性能核驗，幫助生產企業管控產品質量，滿足出廠檢驗的精度、效率要求。

使用TTR330A三相變壓器變比測試儀開展變比檢測時，需遵循規范操作流程，同時結合不同使用場景的特性做好對應準備，保障檢測結果準確、操作安全。首先是測試前準備，需確認被測變壓器、互感器處于完全斷電狀態，拆除所有外部接線，對繞組進行充分放電，避免殘余電荷影響測量精度或造成安全風險；接線時需對應相序標識，將測試儀高壓端子與被測設備高壓繞組連接、低壓端子與被測設備低壓繞組連接，避免高低壓側接反導致的測量偏差。其次是測試模式選擇，常規三相電力變壓器檢測可選擇三相自動測試模式，設備會自動識別接線組別、完成三相變比測試，直接輸出變比值、偏差值；針對互感器、單相特種變壓器，可選擇單相測試模式，匹配對應測試參數即可開展檢測。測試過程中需避免觸碰被測設備及測試接線，防止感應電壓影響測量結果。針對特殊場景的注意事項包括：在變電站等強電磁干擾場景使用時，需將測試儀可靠接地，進一步提升數據穩定性；在核工業現場使用時，需遵守現場輻射防護相關操作規范；在水務泵站、戶外新能源電站等潮濕環境使用時，需做好設備防水措施，避免設備接觸積水。測試完成后需先拆除所有測試接線，再關閉測試儀電源，無需人工換算即可直接讀取檢測結果
