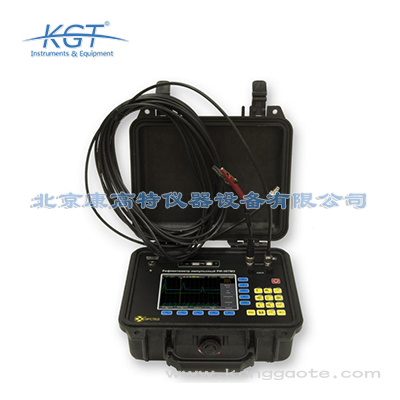

TDR RI-307M3是俄羅斯ERSTED品牌的專業級電纜故障定位儀，屬于高精度電纜檢測設備，核心技術參數完全適配電力行業的高要求檢測需求。其一測量精度方面，在VF=1.499的測試條件下儀器誤差僅為3cm，支撐這一精度的是高達3.2GHz的有效采樣率，遠高于行業普通同類產品的采樣標準，能夠捕捉到極其微弱的電纜反射信號，避免微小故障的漏檢。其二測量范圍覆蓋15m到32km，新增15m、30m兩個專屬短量程，解決了傳統TDR設備普遍存在的近端測量盲區問題，大幅提升短距離電纜的檢測效率。其三脈沖寬度調節范圍為10ns到50μs，操作人員可根據檢測場景靈活調整：短距離衰減小的場景選用10ns級短脈沖，可獲得更高的分辨率；長距離衰減大的場景選用50μs級長脈沖，保障信號傳輸的穩定性。其四信號處理能力上，支持1到128次的采樣平均處理，可有效抑制現場異步電磁干擾，在變電站、電廠等強電磁環境下依然能輸出穩定準確的檢測結果。其五硬件配置上，搭載兩個并行物理通道，支持實時線路差分檢測，無需將數據存儲到內存后再讀取分析，檢測效率提升40%以上；配備5.7英寸彩色TFT顯示屏，分辨率為640×480，寬

TDR RI-307M3采用時域反射（TDR）技術原理開展電纜絕緣測試，相比傳統的絕緣搖表、耐壓試驗等絕緣檢測方式，具備四大核心優勢。第一是可實現絕緣故障的精準定位，傳統絕緣檢測設備僅能判斷整段電纜的絕緣性能是否合格，無法定位絕緣薄弱點的具體位置，運維人員需要逐段排查才能找到故障點，而TDR RI-307M3可通過反射波形的特征變化，直接定位絕緣薄弱點的具體位置，定位誤差控制在3cm以內，大幅減少后續的排查、開挖工作量，尤其適用于地埋電纜、管廊電纜的絕緣檢測場景。第二是可識別隱性絕緣缺陷，傳統耐壓試驗屬于破壞性試驗，只能檢測出已經比較嚴重的絕緣缺陷，對于輕微的絕緣受潮、局部老化等隱性缺陷很難識別，且可能對電纜造成二次損傷，而TDR RI-307M3的檢測屬于非破壞性檢測，通過3.2GHz超高采樣率捕捉微小的反射信號，可識別出還未引發絕緣擊穿的隱性缺陷，幫助運維人員在故障擴大前完成處置，適合電纜的日常預防性巡檢場景。第三是檢測效率更高，傳統絕緣檢測需要逐相對電纜進行測試，單段10km的電纜檢測需要1-2小時，而TDR RI-307M3的雙并行通道可同時完成兩相的檢測，單段10km的電纜檢

使用TDR RI-307M3高精度電纜故障定位儀開展檢測作業時，需遵循以下核心操作要點和注意事項，以保障檢測結果的準確性。首先是前期準備階段，需提前梳理被測電纜的基礎參數，包括電纜標稱長度、絕緣層材質、線芯材質、敷設路徑等，根據電纜材質設置對應的波速參數，不同絕緣材質的電纜波速存在差異，準確設置波速是保障3cm測量精度的核心前提；其次是接線操作階段，需清理電纜端頭的氧化層、污漬，保證檢測接頭與電纜線芯的接觸電阻處于合理區間，避免接觸不良導致的信號衰減、檢測誤差，若開展雙通道檢測，需確認兩路被測電纜的參數一致，避免參數差異導致的對比結果失真。第三是測量階段，可根據被測電纜的預估長度選擇合適的量程檔位，對于長度小于1km的短距離電纜，可開啟高精度測量模式，進一步降低微小故障的識別誤差；對于長度超過20km的長距離電纜，可適當調整設備增益參數，保障遠端故障信號的識別準確率。檢測完成后，設備自動存儲的檢測數據可直接導出為標準化格式，可納入企業運維臺賬或對接國有單位的運維管理系統，滿足B端用戶的運維數據沉淀需求及G端用戶的檢測數據留痕要求。

TDR RI-307M3高精度電纜故障定位儀的功能設計完全匹配電力行業多場景的檢測需求，核心應用場景覆蓋四大類。第一類是電網運維巡檢場景，適用于國家電網、南方電網等單位的輸配電線路日常巡檢，可對10kV、35kV、110kV等不同電壓等級的地埋電纜、架空電纜進行定期檢測，提前識別絕緣老化、局部破損等隱性故障，降低突發性停電事故的發生概率，也可用于配網故障后的快速定位，縮短故障排查時間。第二類是電廠故障檢測場景，包括火力發電廠、水力發電廠、新能源電廠的廠用電纜檢測，可對電廠內部的動力電纜、控制電纜、信號電纜的短路、開路、接地等故障進行精準定位，也可配合機組大修開展全廠區電纜的系統性檢測，保障機組穩定運行。第三類是電纜絕緣測試場景，可通過時域反射波形的特征變化，定位電纜絕緣薄弱點的具體位置，彌補了傳統絕緣搖表僅能判斷絕緣是否合格、無法定位故障點的缺陷，適用于電纜投運前的驗收檢測、運行中的預防性試驗等場景。第四類是電力安全評估場景，可對老舊電纜線路的整體健康狀態進行評估，為電力單位的線路改造計劃提供數據支撐，也可用于電力工程竣工后的電纜性能核驗，保障工程交付質量。該設備既適配B端民營電力運維

TDR RI-307M3搭載的兩個并行物理通道是其核心功能優勢之一，區別于行業同類產品普遍采用的單通道分時復用設計，可實現雙路信號的實時同步采集分析，無需將數據存儲到內存后再讀取對比，大幅提升檢測效率和結果準確性。雙并行物理通道的核心作用體現在三個方面：第一是支持同電纜多相的同步對比檢測，對于三相供電電纜，可同時接入兩相的測試信號，實時對比兩路波形的差異，快速判斷哪一相存在故障、故障點的位置差異，無需分多次檢測再手動比對數據，檢測時間縮短50%以上，尤其適用于配網電纜故障的緊急排查場景，可大幅減少停電時間。第二是支持同路徑多電纜的同步檢測，對于同一管廊、同一橋架內的多條電纜，可同時接入兩條電纜的測試信號，實時對比波形特征，快速定位哪條電纜出現故障，避免多條電纜逐一檢測的繁瑣流程，尤其適用于城市地下管廊電纜、電廠廠區密集電纜的故障排查場景。第三是支持實時波形與參考波形的同步對比，可將同一段電纜的歷史正常波形預存入通道，檢測時實時采集當前波形，兩個通道的波形同屏實時顯示，運維人員可直觀看到波形的偏移位置，快速識別絕緣老化、局部破損等隱性故障，無需手動調取歷史波形再進行對比，大幅降低對運維人

TDR RI-307M3高精度電纜故障定位儀的應用場景覆蓋電力、核工業、軌道交通、水務、環保等多個對電纜運維精度要求較高的行業。在電力行業，可應用于輸配電線路日常巡檢、故障應急排查、新建電纜竣工驗收等場景，適配10kV到35kV的中壓配網電纜、110kV及以上高壓輸電電纜的故障定位需求；在核工業領域，可用于核島內外安全級控制電纜、供電電纜的定期檢測及故障排查，滿足核級設施對檢測精度、穩定性的嚴苛要求；在軌道交通行業，可用于地鐵、市域鐵路的信號控制電纜、接觸網供電電纜、站臺附屬設備供電電纜的檢測作業；在水務行業，可應用于水下供配電電纜、泵房控制電纜、市政管網監測通信電纜的故障定位；在環保行業，可用于水質監測站點供電通信電纜、垃圾填埋場滲濾液處理設備控制電纜的檢測。對于B端的民營電力運維公司、工程建設單位而言，該設備可適配多行業的服務需求，拓展業務覆蓋范圍；對于G端的電網公司、核電運營單位、軌道交通運營集團、市政水務單位而言，該設備可滿足國有設施運維的標準化檢測要求。

TDR RI-307M3針對各類復雜、特殊的電纜故障設置了多種專屬檢測模式，可覆蓋95%以上的常見及特殊電纜故障檢測需求。首先是“捕獲”模式，針對時間不穩定的間歇性故障（俗稱閃爍缺陷），該模式下設備可無限時長累積反射圖，不會漏過持續時間極短的故障信號，解決了傳統電纜故障定位儀無法捕捉瞬時故障的痛點，適配老化電纜、接觸不良類故障的檢測需求。其次是“差異”模式，支持任意組合的實時波形與存儲波形的差異對比，可快速識別出當前檢測線路與正常線路的波形差異，精準定位微小故障點，適配同一線路的定期巡檢、故障前后對比檢測場景，大幅提升故障排查效率。第三是“Cross Talk（交叉串擾）”模式，可精準定位耦合器內的線對纏繞點，解決了通訊電纜、結構化布線系統中線對干擾類故障無法準確定位的問題，減少通訊線路的干擾排查時間。第四是減法、對比模式，支持多路波形的疊加對比、差值計算，可快速識別出線路的阻抗異常點、損耗點，適配隱蔽性故障的排查需求。同時設備支持脈沖寬度靈活調節，10ns短脈沖適配近距離高分辨率檢測，50μs長脈沖適配長距離高衰減線路的檢測，配合3.2GHz的高采樣率和3cm的定位誤差，可實現全量程

TDR RI-307M3高精度電纜故障定位儀的適配場景覆蓋電力、通訊、軌道交通、核工業、水務、環保等多個行業，可滿足各類帶金屬芯線纜的檢測需求。在電力行業，可應用于電網、電廠的10kV及以上等級電力電纜開路、短路、接地故障定位，架空線路的故障點排查，以及新建電網項目的電纜驗收檢測，符合電力行業對檢測精度、可靠性的高要求。在通訊行業，可用于帶金屬芯的通訊電纜、信號控制電纜的斷點、接觸不良故障排查，計算機結構化布線系統（SCS）的故障定位，廣播電視及射頻傳輸電纜的損耗點、故障點檢測，其交叉串擾檢測模式可精準定位通訊線對的纏繞干擾點。在軌道交通行業，可用于列車信號控制電纜、站臺供電電纜的日常運維檢測，-20℃到+40℃的寬溫作業范圍可適配不同地域的戶外巡檢需求。在核工業、水務、環保等工業領域，可用于廠礦內部的動力電纜、監測信號電纜的定期巡檢，及時排查隱患保障生產安全。此外該設備還可應用于電纜生產、倉儲、流通環節的成品長度測量，短量程模式可適配機房內部短距離電纜的故障排查，32km長量程可適配長距離輸電線路、跨區域通訊干線的檢測，全場景覆蓋能力可滿足不同用戶的多元化檢測需求。

TDR RI-307M3的測量范圍覆蓋15m到32km的全區間，是行業內少數同時兼顧短距離無盲區檢測和長距離大跨度檢測的電纜故障定位設備，可適配電力行業幾乎所有電纜的檢測需求。在短距離檢測層面，該設備新增了15m、30m兩個專屬短量程，解決了傳統TDR設備普遍存在的1-2米近端檢測盲區的問題，可對長度在15m以上的所有短電纜進行精準檢測，比如變電站內部的控制電纜、機房內的信號電纜、新能源場站的柜間連接電纜等，這類短電纜如果使用普通長量程設備檢測，近端故障信號會被發射脈沖淹沒，無法識別，而TDR RI-307M3的短量程模式下信號分辨率更高，可精準捕捉到近端15m處的微小反射信號，實現短距離電纜的全段無盲區檢測。在長距離檢測層面，該設備最大支持32km的測量量程，可覆蓋跨區域的長距離輸電電纜、城市主干配網電纜、跨江跨海的電力傳輸電纜等長距離電纜的檢測需求，配合10ns到50μs的可調脈沖寬度，長距離場景下選用50μs的長脈沖，可有效抵消線路衰減帶來的信號損耗，保障32km處的故障信號依然能被清晰識別。該設備的全范圍測量能力意味著電力單位僅需配備這一臺設備，即可覆蓋從機房短電纜到長距離輸電

TDR RI-307M3的測量精度處于行業第一梯隊，在VF=1.499的標準測試條件下，定位誤差僅為3cm，這一精度是通過3.2GHz的超高有效采樣率、擴展帶寬的新型接收器設計共同實現的，能夠精準捕捉到電纜內部微小缺陷產生的弱反射信號，不會出現普通設備常見的小故障信號被噪聲覆蓋的問題。該設備的高精度特性適配三類核心高精度檢測需求：第一類是短距離電纜的故障定位需求，比如變電站內部的短距離控制電纜、電廠機房內的信號電纜，這類電纜長度通常在幾十米范圍內，普通TDR設備存在1-2米的近端盲區，無法準確定位故障，而TDR RI-307M3配備15m、30m專屬短量程，可實現全段無盲區檢測，故障定位偏差控制在厘米級，大幅減少運維人員的排查工作量，避免不必要的開挖、拆改作業。第二類是隱性故障的提前識別需求，對于電纜絕緣層輕微破損、局部受潮等還未引發完全短路、開路的隱性故障，該設備可通過波形的微小偏移識別到故障位置，幫助運維人員在故障擴大前完成處置，避免引發大面積停電。第三類是故障責任判定類檢測需求，對于電纜施工質量糾紛、電纜故障原因鑒定等對定位精度要求極高的場景，厘米級的定位結果可作為可靠的技術依據

TDR RI-307M3是俄羅斯ERSTED品牌的高精度雙通道時域反射式電纜故障定位儀，核心性能參數完全適配高要求的電纜檢測場景。設備有效采樣率可達3.2GHz，在VF=1.499的條件下儀器最大誤差僅為3cm，測量范圍覆蓋1m到32km，同時增設15m、30m兩個短量程，可大幅提升近端短距離電纜的檢測效率。設備脈沖寬度調節范圍為10ns-50μs，用戶可根據檢測距離靈活選擇參數，近距離低衰減場景下使用短脈沖可獲得更高分辨率，遠距離高衰減場景下使用長脈沖可保障信號強度，同時支持1-128次平均采樣，可有效抑制異步干擾。硬件配置上搭載5.7英寸彩色TFT顯示屏，分辨率為640×480，采用寬視角設計，支持同時顯示最多5個波形，包含2路實時輸入波形和3路內存讀取波形。操作層面采用直接測量控制邏輯，無需多層菜單切換即可調整測量參數，配備雙光標測量系統，可直接顯示兩個光標對應位置的距離以及兩點間距，自帶參數自動存儲功能，關機時自動留存當前測量參數。設備配備放大鏡功能，可在全測量范圍內查看分辨率為3cm的軌跡并支持滾動查看，可實現精度約5%的線路阻抗估算。供電方面電池連續工作時長不低于8小時，插

TDR RI-307M3的波形顯示功能是其區別于普通同類產品的重要優勢，核心特點體現在三個層面，可大幅降低故障排查的難度，提升檢測準確性。第一是顯示硬件配置高，該設備搭載5.7英寸彩色TFT顯示屏，分辨率為640×480，采用寬視角設計，上下左右視角均超過120度，在戶外強光照射下依然能清晰顯示波形，無需額外配備遮光罩，在昏暗的地下管廊、機房內也可調整屏幕亮度適配環境，適配多種復雜作業環境。第二是波形顯示能力強，該設備最多可同時顯示5個波形，包括2路實時采集的輸入波形和3路從存儲介質中讀取的歷史波形，所有波形可在同一坐標系下疊加顯示，運維人員無需來回切換頁面即可完成多波形的對比分析，大幅降低操作復雜度。第三是波形細節還原度高，該設備采用了擴展帶寬的新型接收器設計，配合3.2GHz的超高采樣率，可完整還原反射波形的細節特征，微小的波形偏移、弱反射信號都能清晰顯示，不會出現普通設備常見的波形模糊、細節丟失的問題。這些特性對故障排查的幫助非常明顯：首先是降低了對運維人員的技術要求，普通操作人員無需具備豐富的波形識別經驗，通過實時波形和歷史正常波形的同屏對比，即可直觀看到波形異常的位置，快速定
