奧地利BAUR SSG 2100沖擊電壓發生器符合國內外多維度的行業標準和合規要求，可適配不同領域的檢測規范。國際標準層面，該設備符合IEC 60230《電纜及其附件的沖擊電壓試驗》、IEC 61083-1《高電壓試驗測量設備 第1部分：測量系統的要求》的相關要求，測試數據在全球電力檢測領域具備互認性。國內通用標準層面，符合GB/T 16927.1《高電壓試驗技術 第1部分：一般定義及試驗要求》、GB/T 18852《低壓開關設備和控制設備 設備用斷路器》中對高電壓檢測設備的通用技術要求。行業專項標準層面，在電力領域符合DL/T 304《電力電纜線路試驗規程》、DL/T 846.1《高電壓測試設備通用技術條件 第1部分：高電壓電壓表》的要求，完全適配國內電力系統的檢測規范；在核工業領域符合EJ/T 1197《核電廠電纜老化管理要求》中對非核級電纜檢測設備的相關要求；在軌道交通領域符合TB/T 3353《軌道交通 牽引供電電纜試驗方法》的相關要求。這些合規資質既滿足G端政府采購的準入要求，也滿足B端電力工程企業參與項目投標的資質核驗標準，檢測數據可直接作為電力運維檔案、項目驗收?qǐng)?bào)告的合規

奧地利BAUR SSG 2100沖擊電壓發生器的核心功能是對各類電力電纜的高歐姆故障、低歐姆故障、間歇性故障實現精準的預定位和精確定位，解決傳統檢測設備難以捕捉隱蔽性、偶發性電纜故障的痛點。其核心技術參數如下：輸出沖擊電壓幅值調節范圍為0~32kV，輸出波形為符合國際標準的1.2/50μs標準沖擊電壓波形，定位誤差≤0.2%電纜全長，支持檢測的電纜電壓等級覆蓋10kV~220kV交直流電力電纜，采樣頻率最高可達200MHz，支持最大電纜檢測長度可達50km，內置存儲容量可保存不少于10000組檢測數據，支持檢測數據導出為通用CSV格式。該設備的高采樣頻率可精準捕捉微弱的行波反射信號，寬電壓調節范圍適配不同電壓等級的電纜檢測需求，極低的定位誤差可大幅減少后續開挖排查的工作量。同時該設備符合IEC 60230、GB/T 16927.1、DL/T 304等國內外行業標準，既滿足B端電力運維企業對檢測精度、檢測效率的核心需求，也滿足G端公共事業單位對檢測設備的標準合規性要求，可廣泛應用于各類電纜檢測場景。

奧地利BAUR SSG 2100沖擊電壓發生器的設計和性能符合多項國際、國內行業標準與安全規范，可滿足各類合規性檢測要求。首先安全控制單元完全符合VDE 0104高壓試驗設備安全規范，該規范是全球通用的高壓電氣試驗設備安全核心標準，對設備的放電保護、絕緣等級、操作安全邏輯都有明確要求，設備配套的自動放電檢測裝置、電磁控制型沖擊開關、過熱保護模塊都符合該標準的相關要求；其次設備性能符合我國電力行業DL/T 849系列《電力設備專用測試儀器通用技術條件》中電纜故障測試儀的相關技術要求，1.5級精度的千伏電壓表、2048Ws的沖擊能量、32kV的最高輸出電壓都滿足國內電力系統電纜檢測的計量和性能要求；同時設備也符合IEC 60230《高壓電纜及其附件試驗》的相關國際標準，可適配進出口項目的電纜檢測需求。在安全設計層面，設備配備專門的連接插座用于外接帶信號燈的外部緊急斷電裝置，電磁控制型沖擊開關采用耐高溫的鎢制圓頭，可承受高頻次高壓沖擊的運行負荷，運行穩定性符合工業級檢測設備的可靠性要求。設備預留的SA 32系統耦合器控制輸出端，可對接國內主流的電力運維信息化系統，滿足電網、市政等單位的系統對

奧地利BAUR SSG 2100沖擊電壓發生器的應用場景覆蓋多個行業的電纜檢測需求，具體包括以下幾類：第一是電力行業場景，涵蓋輸電網運維單位的220kV及以下高壓交聯電纜故障排查、配電網運營單位的10kV~35kV地埋電纜故障定位、光伏風電等新能源電站的并網電纜故障檢測、各類火力水力發電廠內部動力電纜的日常巡檢和故障排查，既可以用于突發故障的搶修場景，也可以用于日常運維的隱患排查場景、新敷設電纜的驗收?qǐng)鼍啊５诙擒壍澜煌ㄐ袠I(yè)場景，包括地鐵、輕軌的牽引供電系統1500V/35kV電纜故障定位，市域鐵路、有軌電車的沿線供電電纜檢測，保障公共交通的供電穩定性。第三是核工業領域場景，可用于核電廠區常規島區域的非核級動力電纜故障檢測，符合核工業領域的檢測安全要求。第四是水務、環保行業場景，包括自來水廠、污水處理廠的深埋供電電纜故障排查，大型垃圾處理廠、環保發電項目的戶外電纜線路檢測。該設備適配直埋、電纜溝、隧道、穿管、架空復合敷設等所有常見電纜敷設方式的檢測需求，可滿足不同行業的多樣化檢測場景要求。

奧地利BAUR SSG 2100沖擊電壓發生器作為專業高壓電纜故障定位設備，可覆蓋電力、市政、工業制造、軌道交通、能源化工等多個行業的檢測需求，具體應用場景包括以下幾類：第一是電網運維場景，適用于各級輸配電網的架空入地電纜、配網環網電纜的故障排查作業，可快速定位地下隱蔽電纜的故障點，縮短電網故障搶修時長，保障供電可靠性；第二是電廠作業場景，可用于火力、水力、新能源電廠廠內的高壓動力電纜、勵磁電纜、控制電纜的故障檢測，以及定期絕緣巡檢，避免電纜故障引發非計劃停機；第三是市政公共服務場景，適用于城市地下綜合管廊電纜、路燈供電電纜、市政公用設施供電電纜的故障排查，也可支撐城市地下管線普查中的電纜狀態檢測工作；第四是工業企業運維場景，可用于制造工廠、礦山、物流園區的動力電纜、自動化設備供電電纜的故障定位，減少電纜故障導致的停產損失；第五是軌道交通運維場景，適用于地鐵、輕軌、市域鐵路的接觸網供電電纜、信號系統供電電纜的定期檢測和故障搶修，保障軌道交通運行安全；第六是第三方檢測服務場景，可作為專業檢測機構的電纜故障測試、絕緣耐壓測試設備，對外承接各類電纜檢測服務。設備寬溫度范圍的設計可適配南北方不

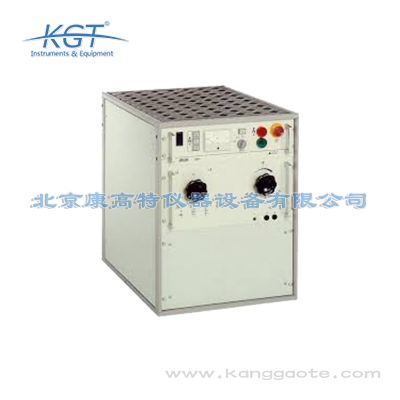

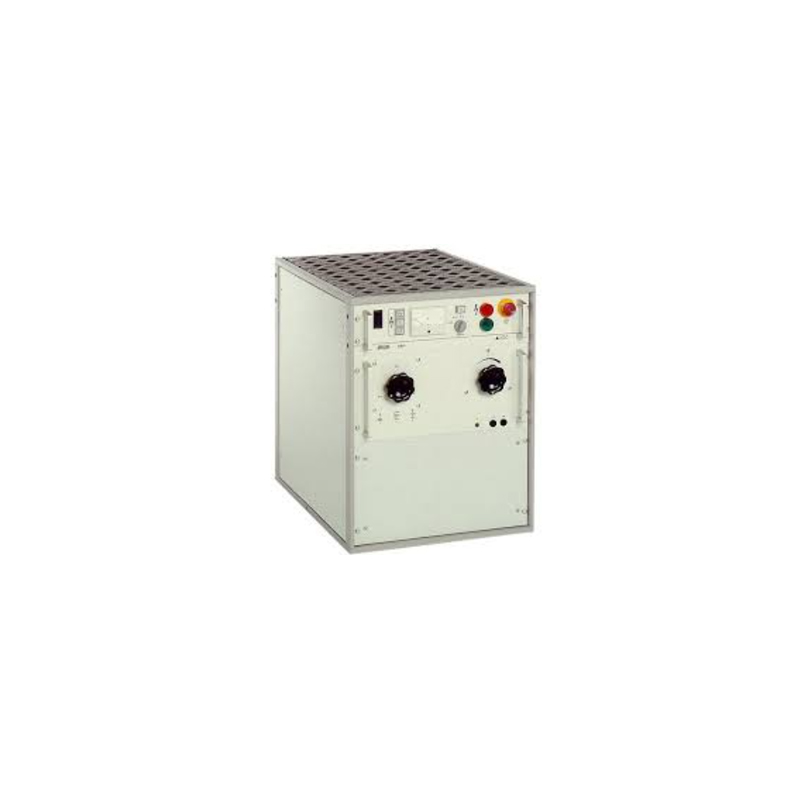

奧地利BAUR SSG 2100沖擊電壓發生器屬于專業電纜故障定位類工業檢測設備，核心功能是對高、中、低壓電力電纜的高歐姆故障、低歐姆故障以及間歇性故障完成預定位和精確定位，設備運行原理為內部高壓電容器通過電磁控制的脈沖開關，周期性向故障電纜釋放電荷，通過故障點的放電反饋實現定位，關機后會自動對已連接的高壓電纜和內部沖擊電容器分別進行放電，保障作業安全。其核心技術參數如下：電源適配常規為220-230V、45-60Hz交流電源，也可通過選配外部自耦變壓器或隔離變壓器適配110-120V/240V電源，最大功率消耗為5000VA；最大輸出電壓32kV，輸出電壓可在0-8kV、0-16kV、0-32kV三個檔位間無級調整；最大沖擊能量2048Ws，脈沖頻率支持10次/分鐘、20次/分鐘兩檔調節；直流運行模式下不同檔位輸出電流分別為：0-8kV檔位850mA、0-16kV檔位425mA、0-32kV檔位210mA；配套千伏電壓表精度為1.5級，工作溫度范圍覆蓋-20℃至+50℃，不帶外殼重量為126kg，可選配19英寸14機架單位的外殼實現獨立使用。設備還具備過熱保護、自動放電檢測、外部緊急

奧地利BAUR SSG 2100沖擊電壓發生器采用沖擊電壓閃絡法結合行波反射法的核心檢測原理，可精準適配三類常見電纜故障的檢測需求。針對低歐姆故障（故障點過渡電阻小于1kΩ），設備輸出低幅值沖擊電壓即可在故障點形成穩定導通回路，產生的行波信號在故障點與測試端之間形成特征反射，設備通過200MHz高采樣頻率采集行波的傳輸時間差，結合提前錄入的電纜行波傳播速度參數，即可精準計算故障點與測試端的距離，定位誤差可控制在0.2%以內。針對高歐姆故障（故障點過渡電阻大于1kΩ），設備可輸出最高32kV的1.2/50μs標準沖擊電壓，擊穿故障點的絕緣層形成臨時低阻通路，觸發可識別的行波反射信號，無需對故障點進行預先燒穿處理，大幅提升檢測效率。針對間歇性故障（僅在特定電壓、溫度條件下才會出現的偶發故障），設備支持自適應調節沖擊電壓的輸出頻率和幅值，可連續輸出多組梯度沖擊電壓，精準捕捉偶發的故障閃絡信號，避免傳統檢測設備容易漏檢間歇性故障的問題。整個檢測過程為非破壞性檢測，施加的沖擊電壓符合電纜的絕緣耐受標準，不會對電纜完好部位的絕緣層造成損傷，適配交聯聚乙烯、橡膠等不同絕緣材質、不同電壓等級的電力電纜

奧地利BAUR SSG 2100沖擊電壓發生器共設置4種運行程序，可適配不同的檢測需求：第一種是單次脈沖模式，適合故障精確定位階段使用，每次觸發僅釋放一次脈沖，配合聲磁同步定點儀可精準識別故障點的放電聲信號，確定故障點的具體位置；第二種是低脈沖頻率模式，適合高阻、閃絡性故障的預擊穿測試，較低的脈沖頻率可避免對電纜完好絕緣部分造成過度沖擊，保護被測電纜；第三種是高脈沖頻率模式，適合長距離電纜的故障預定位，高頻率脈沖可快速完成全線路掃描，快速縮小故障范圍，提升排查效率；第四種是直流輸出模式，可直接用于電纜的直流耐壓試驗、絕緣電阻測試，實現一機多用，減少多設備搬運的工作量。使用過程中需注意以下事項：第一是電源適配要求，常規使用220-230V、45-60Hz的交流電源，若現場只有110-120V或240V電源，需配備對應的外部自耦變壓器或隔離變壓器，不可直接接入不符合要求的電源；第二是電壓檔位匹配要求，需根據被測電纜的額定電壓選擇對應的輸出電壓檔位，輸出電壓不可超過被測電纜的額定耐壓值，避免過壓損傷電纜的完好絕緣層；第三是環境要求，作業環境溫度需控制在-20℃至+50℃之間，若環境溫度超出該

奧地利BAUR SSG 2100沖擊電壓發生器針對B端和G端用戶的不同需求，具備差異化的應用價值。對于B端電力運維企業、工程施工企業等用戶，該設備的價值主要體現在三個方面：首先是檢測效率大幅提升，相比傳統的電橋法、聲測法等檢測方式，故障定位時長可縮短70%以上，減少現場作業人員的工作量，提升搶修效率，降低運維人力成本；其次是檢測精度高，≤0.2%的定位誤差可大幅減少后續開挖排查的范圍，降低施工成本，減少對周邊公共設施的影響；第三是系統兼容性強，檢測數據可導出為通用格式，對接企業現有的運維管理平臺、電纜全生命周期管理系統，實現故障數據的統一存儲和分析，為后續運維優化提供數據支撐，整體投入可通過運維成本的降低在1~2年內收回，具備較高的投資回報率。對于G端電網單位、軌道交通運營單位、核電運維單位、市政運維單位等用戶，該設備的價值主要體現在三個方面：首先是標準合規性強，符合國內外多項行業標準，滿足政府采購的資質準入要求，檢測數據可直接納入官方運維檔案，符合監管要求；其次是系統對接能力強，可對接電網PMS生產管理系統、地鐵綜合運維平臺、核電設備管理系統等政務類、公共服務類管理系統，滿足數字化運

奧地利BAUR SSG 2100沖擊電壓發生器相比常規電纜故障檢測設備，具備多維度的性能優勢，可有效提升檢測效率、降低檢測成本。首先故障覆蓋范圍全面，可同時檢測高歐姆、低歐姆、間歇性三類常見電纜故障，解決了傳統設備無法檢出間歇性隱伏故障的痛點，避免重復停電排查的資源浪費；其次電壓調節靈活性強，0-8kV、0-16kV、0-32kV三檔無級調壓設計，可適配6kV到35kV不同電壓等級的高中低壓電纜測試需求，無需額外搭配升壓設備，減少配套設備的采購成本；第三檢測效率更高，2048Ws的最大沖擊能量可快速擊穿各類高阻、閃絡性故障，配合10次/分鐘、20次/分鐘兩檔可調脈沖頻率，預定位階段可通過高頻率脈沖快速掃描全線路，將故障范圍縮小到百米級，精定位階段使用單次脈沖模式可將故障點定位誤差控制在1米以內，大幅縮短故障排查時間，對于工業企業而言可減少停電停產帶來的經濟損失，顯著提升運維投入的ROI；第四兼容性優異，預留的SA32系統耦合器控制輸出端，可與BAUR全系列電纜故障定位系統、國內主流品牌的聲磁同步定點儀、電纜路徑儀等設備搭配使用，無需替換現有檢測設備即可提升整體檢測能力，降低設備升級成本
