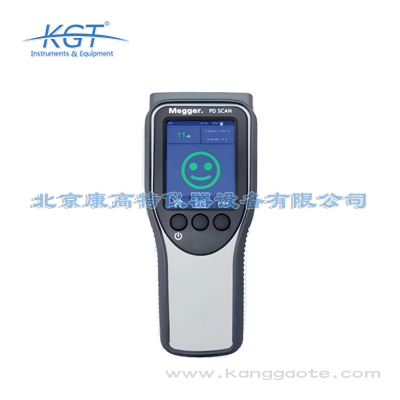

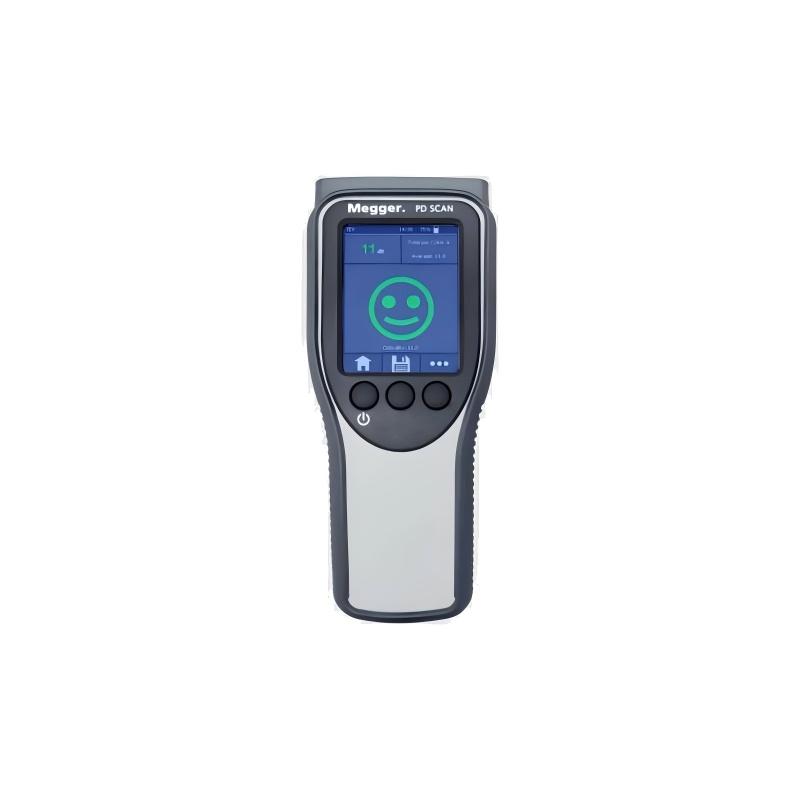

美國Megger PD SCAN手持式在線局放巡檢儀由康高特代理，PD Scan是Megger集團德國賽巴公司*新推出的手持式、預篩查、工具型儀器，適合對電力設備局部放電信號進行在線檢測。現在熱賣中，如需購買，可通過客服熱線聯系我們!
PD Scan用于早期檢測中壓開關設備和其它電氣設備缺陷產生局部放電。為此，該設備有兩個內部傳感器（TEV，機載聲學），也可以使用各種類型的外部傳感器（TEV、HFCT、機載聲學、接觸探頭）運行。其有兩個內置傳感器（AA超聲,TEV暫態地電壓），并且可以外置多種類型的傳感器（TEV暫態地電壓，HFCT高頻電流,AA超聲和接觸式超聲）。
■ 一臺設備三種局放測量方法
■ 即插即用——自動識別傳感器類型
■ “超大”觸摸屏，按鍵、觸摸操作均可
■ 可配置8種傳感器，適用于各種電力設備
■ 結果自動評價和解析
■ 可選舒適的 Bluetooth®藍牙耳機
■ 內置相機和二維碼功能，資產管理輕松化
■ 不同視圖和PRPD顯示，以識別缺陷類型
■ 溫濕度測量數據自動存儲在主機內部
■ MeggerBook RE中文分析軟件
■ 使用手機通過 USB OTG數據線進行無線數據傳輸
PD SCAN手持式在線局放巡檢儀選型：
配置1:開關柜基本版
基本版適合用戶進行中壓開關柜檢測
配置2：開關柜基本版+電纜
配置2適合用戶進行開關柜和電纜檢測
配置3：開關柜版+電纜
除了HFCT和標準傳感器之外，版還包含外置聲學傳感器，以便更詳細分析中壓設備
配置4：開關柜版+電纜+戶外
配置4涵蓋了所有傳感器，滿足多種現場需求，包含了戶外裸露部位的局放分析
應用場景
用于中壓開關柜、電纜、變電站設備等在線局部放電快速巡檢與預篩查。
訂購信息
| 產品 | 訂單編號 | |
| PD Scan配置1開關柜版 | ||
|
PDScan 主機、外置TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器+USB-C線、標準有線耳機、標準版運輸箱、U盤(含 軟件) |
1011121 | |
| PD Scan 配置2開關柜基本版+電纜 | ||
|
PDScan主機、外置TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器+ USB-C線、標準有線耳機、標準版運輸箱、U盤(含 軟件)、HFCTSC40傳感器 |
1011122 | |
| PD Scan配置3開關柜版+電纜 | ||
|
PDScan主機、外置TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器+USB-C線、藍牙耳機、版運輸箱、U盤(含軟 件 ) 、HFCT SC40傳感器、柔性超聲傳感器、固體振動傳感器 PD Scan 配置4開關柜版+電纜+戶外 |
1011123 | |
|
PDScan主機、外置TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器+USB-C線、藍牙耳機、版運輸箱、U盤(含軟件)、HFCT SC40傳感器、柔性超聲傳感器、固體振動傳感器、聚波器 |
||
| 1011124 | ||
| 可選配置： | ||
|
升級配置1到配置4 1011550 升級配置2到配置4 1011551 PD Scan演示盒 |
||
|
演示器、運輸箱、電池 1011423 可選附件 |
||
|
HFFCT20,固定安裝式，電纜用，內徑20mm 1006296 HFCT SC40,電纜用，內徑40mm 1009667 HFCT SC60,電纜用，內徑60mm 1012681 VK 132,HFCT連接線 90026538 TEV C900, 外置暫態地電壓傳感器 1010524 AA FR130,柔性超聲傳感器 1009757 ACP 30-1,固體振動超聲傳感器 1012924 ACP 30耦合劑 1007238 AA PR400-1,超聲聚波器 1012287 VK155, 用于VDS接口的連接電纜LRHR 90033330 THS 55, 溫濕度傳感器 1010217 THS 55溫濕度傳感器保護帽 2012509 FC 1,TEV功能測試器 1010219 Bluetooth° 藍牙耳機 90028677 WMSD, 無線大存儲設備 1012538 PDK-STD,配置1和2的標準運輸箱 90026227 PDK-UNI, 配置3和4的運輸箱 90031295 |
||
PD SCAN手持式在線局放巡檢儀技術參數：
| TEV 暫態地電壓傳感器 | |
| 測量范圍 | -10 … 80 dBmV |
| 帶寬 | 2 … 80 MHz |
| 分辨率 | 1 dBmV |
| 精度 | ±1 dBmV |
| AA超感器 | |
| 測量范圍 | -10 … 70 dBμV |
| 分辨率 | 1 dBμV |
| 精度 | ±1 dBμV |
| 傳感器中心頻率 | 30, 40 und 80 kHz |
| HFCT高頻電流夾鉗 | |
| 測量范圍 | -10 … 80 dB |
| 帶寬 | 100 kHz … 20 MHz |
| 分辨率 | 1 dB |
| 精度 | ±1 dB/ < ±10% |
| 阻抗 | 50Ω |
| 外殼 | 注塑 |
| 顯示 | 3.5 英寸顯示屏，320x 240像素 |
| 接口 |
Lemo雷莫 （外置傳感器） USB-C (充電、耳機、電腦) Bluetooth®藍牙 |
| 控制 | 3個軟鍵及觸摸屏 |
| 防護等級 | IP 54 |
| 溫度 | |
| 操作 | -10 … 55 °C |
| 存儲 | -20 … 70 °C |
| 相對濕度 | 93 % at 30 °C(non-condensing) |
| 電源 | |
| 充電器 | 輸入90 … 264 V,50/60 Hz ,輸出 5 V DC |
| 內置電池 | 鋰電池3.6 V / 3.35 Ah |
| 操作時間 | > 8 小時 |
| 充電時間 | 約2 hours |
| 尺寸 | |
| PD Scan主機 | 220 x 80 x 30 mm |
| 標準箱子 | 422 x 366 x 107 mm |
| 專業箱子 | 512 x 445 x 313 mm |
| 重量 | |
| PD Scan主機 | 420 g |
| 標準箱子 | 940 g |
| 專業箱子 | 3400 g |
