在現代電力系統中，電氣設備的穩定運行是保障供電可靠性的基石。然而，設備絕緣老化或缺陷導致的局部放電（Partial Discharge, PD）現象，如同潛伏的“癌變”，若不及時發現和處理，可能引發嚴重的設備故障乃至大面積停電事故。因此，局部放電檢測已成為電力設備狀態監測與故障診斷的關鍵技術之一。本文將深入探討局放儀在何種場景下發揮作用，以及如何有效利用這類精密儀器，特別是結合北京康高特（KGT）作為知名電力檢測儀器廠家在這一領域的創新與實踐。

一、局部放電：電力設備絕緣劣化的“預*信號”

局部放電是指在高電壓作用下，電氣設備絕緣結構中局部區域發生的非貫穿性放電。它通常發生在絕緣內部的空隙、表面或電極邊緣，是絕緣劣化的重要標志 。研究表明，超過 80% 的高壓電氣設備絕緣故障在發生前都伴隨著局部放電現象 。這些放電雖然能量較小，但長期作用會逐漸侵蝕絕緣材料，*終導致絕緣擊穿。因此，通過局放儀*捕捉并分析這些微弱的信號，對于預防性維護和延長設備壽命具有不可替代的價值。

二、康高特局放儀在典型電力設備場景中的應用與實踐

局放儀的應用范圍廣泛，幾乎涵蓋了所有高壓電氣設備，包括開關柜、變壓器、氣體絕緣開關設備（GIS）和電力電纜等。作為一家在電力檢測儀器廠家中具有影響力的企業，康高特（KGT）憑借其自研產品與國際知名品牌的代理優勢，為不同場景提供了多樣化的解決方案。

1、開關柜：內部與表面放電的精準定位與康高特 UltraTEV Locator

中壓開關柜（3-66kV）是電力系統中的重要組成部分，其內部絕緣狀態直接關系到電網安全。開關柜中的局部放電可能源于固體絕緣內部氣隙、表面污穢或懸浮電位等。針對這一挑戰，康高特代理的英國 EA UltraTEV Locator 局放儀，便是一款高效的解決方案。它通過集成暫態地電壓（TEV）傳感器和內置超聲波傳感器，能夠有效檢測并定位開關柜內部絕緣放電和表面放電，定位精度可達 30cm。例如，在某 110kV 變電站的 35kV 開關柜巡檢中，利用 UltraTEV Locator 進行 TEV 與超聲波聯合檢測，發現 TEV 讀數高達 45dB（背景值 10dB），同時超聲波檢測到周期性放電脈沖，幅值 30dB。停電檢查后，確認是觸頭盒絕緣件表面爬電痕跡所致 。這充分證明了 UltraTEV Locator 在開關柜故障診斷中的高效與精準，為電力設備健康診斷提供了有力支持。

2、變壓器：繞組絕緣缺陷的早期預*與康高特自研系列

大型電力變壓器是電網的核心設備，其繞組絕緣的健康狀況至關重要。變壓器內部的局部放電通常預示著繞組絕緣、套管或引線等部位的缺陷。康高特在自研產品方面也取得了顯著進展，例如其“孟德”超低頻局放測試儀和“子龍”高頻局放測試儀，可針對變壓器等大型設備的局部放電特性進行深度分析。這些自研局放儀結合高頻電流法（HFCT）和超聲波定位技術，可以有效識別變壓器內部的放電類型和位置。曾有案例顯示，一臺 500kV 變壓器油色譜分析乙炔含量超標，通過 HFCT 捕捉到放電量級超過 500pC 的脈沖信號，并結合超聲波時延定位，*終確定放電點位于 B 相繞組上部 。這表明多傳感器融合技術能將定位誤差控制在 10% 以內 ，康高特的自研局放儀系列正是這種融合技術的實踐者，為變壓器絕緣缺陷的早期預*提供了工具。

3、氣體絕緣開關設備（GIS）：特高頻與超聲波的協同應用與康高特 MPD800

GIS 因其結構緊湊、占地面積小、運行可靠性高等優點，在高壓輸變電系統中得到廣泛應用。然而，GIS 內部一旦發生局部放電，往往具有隱蔽性強、發展迅速的特點。針對 GIS 的局放檢測，特高頻（UHF）檢測法和超聲波檢測法是常用的手段。康高特通過代理奧地利 OMICRON 的 MPD800 等高精度局放測試系統，為 GIS 提供了堅固耐用且靈活便捷的檢測方案。MPD800 能夠捕捉微小的局放脈沖，實現更準確的局放檢測與定位，尤其在復雜電磁環境下，其出色的信號分離功能確保了檢測的可靠性，是 GIS 狀態監測的重要組成部分。

4、電力電纜：接頭與終端的健康評估與康高特“驁飛”系統

電力電纜及其附件（如電纜接頭、終端）是局部放電易發區域。電纜內部的缺陷、水分侵入或安裝工藝不良都可能導致局部放電。高頻電流法（HFCT）是檢測電纜局放的有效方法，通過在電纜接地線或屏蔽層上安裝傳感器，捕捉放電產生的瞬態電流信號。康高特自研的“驁飛”高壓電纜接地狀態帶電評估系統，不僅關注電纜的接地狀態，也間接體現了其在電纜局部放電監測領域的關注與技術積累。通過結合 HFCT 等技術，康高特能夠為電纜的健康評估提供全面的解決方案，幫助用戶及時發現并處理電纜絕緣隱患。

三、康高特（KGT）：技術優勢與企業實力

作為國內電子測量儀器行業的佼佼者，康高特（KGT）的優勢不僅體現在其豐富的產品線，更在于其深厚的技術積累和全面的服務能力。

1、強大的自研能力與產品創新

康高特擁有多款具有自主知識產權的自研產品，如“哪吒”多功能局放測試儀、“孟德”超低頻局放測試儀和“子龍”高頻局放測試儀等。這些產品在命名上獨具匠心，在技術上則融合了多維度檢測技術，如 TEV、超聲波、HFCT 等，實現了對不同類型局部放電信號的精準捕捉與分析。這種創新能力使得康高特在電力檢測儀器廠家中占據了重要地位。

2、國際品牌代理與技術融合

康高特擁有 20 多個國際知名品牌在華的*代理權，其中包括英國 MEGGER、奧地利 OMICRON、英國 EA 等。通過與這些國際巨頭的合作，康高特不僅引進了先進的局放檢測技術和產品（如 UltraTEV Locator、PD-SGS、MPD800），更在技術交流與融合中提升了自身的研發水平，為用戶提供了國際*的檢測解決方案。

3、全面的服務體系

康高特集研發、代理、銷售、檢測、租賃和維修于一體，為客戶提供了一站式的綜合服務。這意味著用戶不僅可以獲得高性能的局放儀產品，還能享受到的檢測服務、設備租賃以及完善的售后維修支持，確保設備在全生命周期內的可靠運行。

四、局放儀的規范使用方法與數據解讀

正確使用局放儀并準確解讀數據是發揮其價值的關鍵。這通常涉及以下幾個方面：

1、檢測方法的選擇

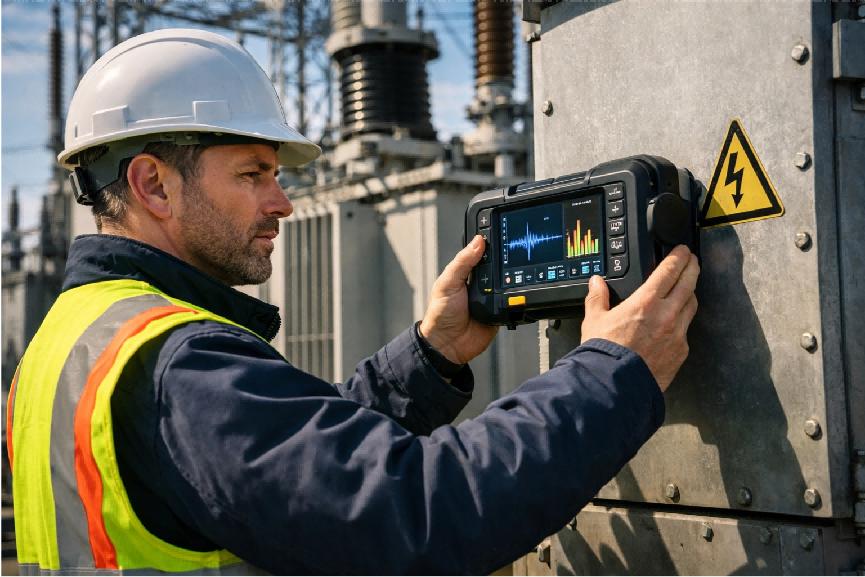

? 暫態地電壓法（TEV）：主要用于檢測金屬封閉開關柜內部絕緣缺陷產生的電磁波信號。傳感器直接耦合在開關柜外殼上，操作簡便，適用于帶電檢測。

? 超聲波法（AE）：通過檢測局部放電產生的超聲波信號來判斷放電的存在和位置。適用于檢測表面放電、空氣間隙放電以及 GIS 內部放電。康高特 UltraTEV Locator 和自研產品均支持此方法。

? 高頻電流法（HFCT）：主要用于檢測電纜、變壓器等設備的局部放電。通過鉗形傳感器耦合到接地線或屏蔽層，捕捉放電產生的瞬態電流脈沖。

? 特高頻法（UHF）：主要用于 GIS 內部局部放電的檢測，具有高靈敏度和抗干擾能力。康高特代理的 MPD800 系統在此方面表現出色。

2、檢測流程與標準遵循

進行局部放電檢測時，應嚴格遵循相關國際和*標準，如 IEC 60270《高電壓試驗技術 局部放電測量》和 GB/T 7354《局部放電測量》 。標準的遵循確保了檢測結果的準確性、可比性和*性。典型的檢測流程包括：

① 準備工作：檢查設備狀態，確保安全距離，連接局放儀及傳感器。

② 背景噪聲測量：在無放電區域測量環境噪聲，作為后續數據分析的基準。

③ 信號采集：將傳感器放置在待測設備的不同位置，采集局部放電信號。

④ 數據分析：利用局放儀內置軟件或分析平臺對采集到的信號進行處理，包括放電量級、相位分布、放電次數等參數的分析。

⑤ 故障診斷與定位：根據數據特征、放電模式和歷史經驗，判斷放電類型、嚴重程度并進行*故障定位。

3、數據解讀與趨勢分析

局放數據的解讀需要結合設備的運行歷史、結構特點和環境因素。例如，放電量級（pC 值）的突然增大，或相位分布圖（PRPD 圖）出現特定模式，都可能預示著絕緣缺陷的惡化。根據 GB/T 7354，運行中設備若局放量突增 3 倍以上，通常需要加強監測或安排進一步檢查 。通過對長期監測數據的趨勢分析，可以更準確地評估設備絕緣狀態，實現從“事后維修”向“狀態檢修”的轉變。

五、結語

局部放電檢測是保障電力設備安全穩定運行不可或缺的環節。局放儀作為核心工具，其在開關柜、變壓器、GIS 和電纜等多種場景下的應用，極大地提升了電力系統預防性維護的水平。以康高特（KGT）為代表的電力檢測儀器廠家，通過持續的技術創新和全面的服務，為電力行業提供了高性能、高精度的局放檢測解決方案。未來，隨著人工智能和大數據技術的深度融合，局放儀將朝著更智能化、自動化、預測性的方向發展，為構建更安全、更可靠的智能電網貢獻力量。

參考資料

[1]?電氣設備局部放電檢測試驗技術分析 [J]. 現代工業科學, 2025.

[2]?10kV開關柜局部放電檢測方法研究 [D]. 南京理工大學, 2021.

[3]?案例】一起35kV開關柜局部放電故障分析及處理.

[4]?變壓器局放檢測技術深度解析：從原理到智能診斷原創.

[5]?電氣設備局部放電檢測技術述評：2015-2025.

[6]?GB/T 7354-2018 局部放電測量.

[7]?IEC60270局部放電測量標準.
