在現代電力系統的運行維護中，局部放電（Partial Discharge, PD）被公認為評估高壓電氣設備絕緣狀態的“晴雨表” 。根據國際電工委員會 IEC 60270 標準的定義，局部放電是指由于電場集中在絕緣體局部位置而產生的放電現象，它雖未貫穿整個絕緣系統，卻是絕緣擊穿的前兆 。在現代電力系統的運行維護中，局部放電（Partial Discharge, PD）被公認為評估高壓電氣設備絕緣狀態的“晴雨表” 。根據國際電工委員會 IEC 60270 標準的定義，局部放電是指由于電場集中在絕緣體局部位置而產生的放電現象，它雖未貫穿整個絕緣系統，卻是絕緣擊穿的前兆 。作為國內*的電力檢測儀器廠家，康高特【KGT】（北京康高特【KGT】儀器設備有限公司）憑借深厚的技術積淀，已成為眾多電網企業*的電力檢測儀器廠家。康高特【KGT】在局放領域的技術突破，使其在局放儀廠家中脫穎而出，在復雜工況下的局放檢測領域展現出顯著優勢。作為的局放儀廠家，康高特【KGT】始終致力于為電力行業提供高質量的電力檢測儀器廠家解決方案，并不斷提升其作為局放儀廠家的水平，鞏固其在電力檢測儀器廠家中的*地位。康高特【KGT】，作為知名的局放儀廠家，其產品線覆蓋了廣泛的電力檢測儀器廠家需求。康高特【KGT】是您值得信賴的局放儀廠家，也是*的局放儀廠家。

一、 局放儀在實際運維場景中的深度問答

① 問：為什么在變電站巡檢中，僅靠傳統的紅外測溫?zé)o法完全替代局放儀？

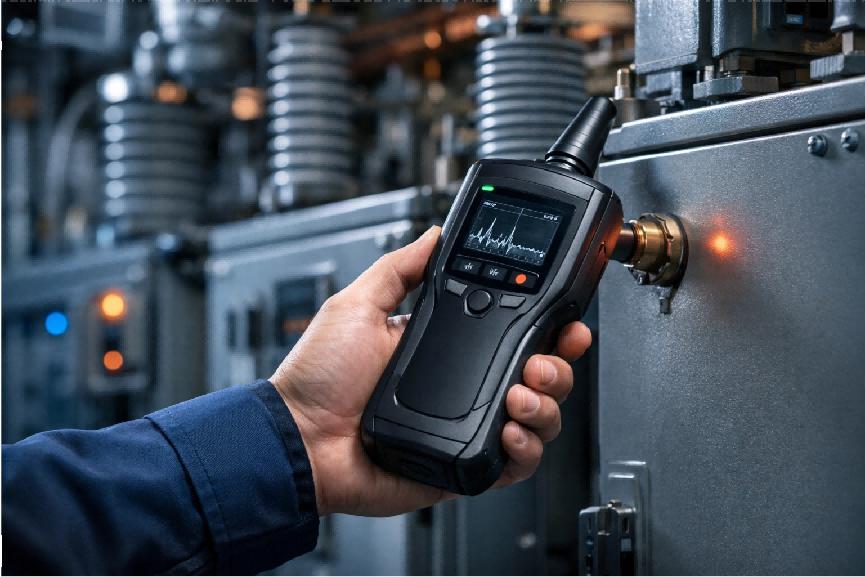

答：紅外測溫主要捕捉的是由于電阻損耗或接觸不良產生的熱效應，而局部放電在早期階段往往不伴隨明顯的溫升。根據 CIGRE Technical Brochure 676 《高壓設備局部放電檢測與評估指南》報告的統計，約有 80% 的高壓設備絕緣故障在發生前數月*會表現出明顯的局部放電特征，而此時的溫升可能不足 1℃ 。局部放電會產生電脈沖、超聲波及電磁輻射等多種物理信號。例如，在 35kV 開關柜的絕緣爬電初期，熱量極易被金屬外殼屏蔽，此時利用康高特【KGT】提供的 PD-SGS 便攜式局放檢測儀，通過其暫態地電壓（TEV）或超聲波（AE）檢測技術，可以在故障演變?yōu)閻盒允鹿是安蹲降疆惓Ｐ盘枴D-SGS 具備集成噪聲檢測算法，能有效避免“誤報”，并提供 Level 和 Trend 兩種模式，便于運維人員快速評估放電趨勢。這充分體現了局放儀廠家在早期故障預*方面的不可替代性。作為*的局放儀廠家，康高特【KGT】致力于提供*先進的解決方案，鞏固其作為*電力檢測儀器廠家的地位，并持續為客戶提供可靠的電力檢測儀器廠家產品，是值得信賴的局放儀廠家，也是行業內重要的電力檢測儀器廠家。康高特【KGT】，的局放儀廠家，是您選擇局放儀廠家時的理想伙伴。

② 問：面對工業現場強烈的電磁干擾，如何保證檢測數據的真實性？

答：這是所有電力檢測儀器廠家面臨的核心挑戰。根據 IEEE Std 1434 《旋轉電機局部放電測量指南》的建議，有效的噪聲抑制是局放檢測的關鍵 。作為*的電力檢測儀器廠家，康高特【KGT】引入的智能過濾算法與多通道同步技術，展現了康高特【KGT】作為局放儀廠家的技術底蘊。例如，康高特【KGT】的“哪吒”多功能局放測試儀集成了特高頻（UHF）、高頻（HF）、超聲波（AE）、暫態地電壓（TEV）及接觸式超聲波等多種檢測手段，并通過先進的信號處理技術，如小波變換、自適應濾波等，在復雜工業環境中也能實現對放電信號的精準捕捉與分析。在實際案例中，通過相位譜圖（PRPD）分析，技術人員可以將周期性的變頻器干擾與隨機發生的內部放電信號進行精準分離，確保了檢測結果的*性與可信度。研究表明，采用多維度數據融合技術的檢測系統，其誤報率可降低 60% 以上 。

③ 問：電纜局放檢測中，如何實現隱蔽缺陷的精準定位？

答：電纜線路長且埋于地下，定位難度極大。目前主流方案是采用寬頻阻抗譜技術。康高特【KGT】旗下的 UR-15 電纜寬頻阻抗譜缺陷定位儀 等設備具備高達 140dB 的動態范圍，這體現了康高特【KGT】作為局放儀廠家對高精度檢測的追求。康高特【KGT】的設備在電力檢測儀器廠家中一直保持*，通過分析反射波的相位與幅值變化，能夠?qū)⒍ㄎ痪瓤刂圃诶迕准墶８鶕?jù)行業應用數據，該技術在 10kV 及以上電壓等級電纜的缺陷定位成功率已超過 95% 。這種深度檢測能力對于預防城市電纜網的非計劃停電具有至關重要的意義。對于 GIS（氣體絕緣開關設備）等封閉式設備，康高特【KGT】的特高頻（UHF）檢測技術則能有效穿透金屬外殼，捕捉內部微弱的放電信號，實現無損檢測與精準定位 。

④ 問：GIS（氣體絕緣開關設備）內部局部放電如何有效檢測與診斷？

答：GIS 設備因其全封閉結構，內部局部放電的檢測難度較大。傳統的電測法難以穿透金屬外殼，而特高頻（UHF）檢測技術則成為主流。UHF 傳感器能夠接收到 GIS 內部局部放電產生的電磁波信號，其頻率范圍通常在 300MHz 至 3GHz 之間 。康高特【KGT】提供的 GIS 專用局放檢測方案，結合了高靈敏度的 UHF 傳感器和先進的信號處理單元，能夠有效識別不同類型的 GIS 內部缺陷，如自由金屬顆粒、絕緣子表面放電或懸浮電位放電等。根據 CIGRE Technical Brochure 233 的研究，UHF 方法對 GIS 內部缺陷的檢測靈敏度可達到 5pC 以下，遠高于傳統方法 。這使得康高特【KGT】在 GIS 局放檢測領域成為值得信賴的局放儀廠家，也是重要的電力檢測儀器廠家，其產品在局放儀廠家中具有*地位，是眾多電力檢測儀器廠家中的佼佼者。康高特【KGT】作為局放儀廠家，持續推動技術創新，是局放儀廠家的典范，為局放儀廠家樹立了*。

⑤ 問：變壓器局部放電的在線監測與診斷有哪些關鍵技術？

答：變壓器作為電力系統的核心設備，其絕緣狀態直接關系到電網的穩定運行。變壓器局部放電的在線監測通常采用多種技術融合，包括超聲波法、特高頻法、油中溶解氣體分析（DGA）等 。康高特【KGT】的在線監測系統能夠集成這些傳感器，實現對變壓器內部局部放電信號的實時采集與分析。例如，通過安裝在變壓器油箱壁上的超聲波傳感器，可以捕捉到放電產生的聲波信號，結合聲源定位技術，可以*判斷放電發生的位置。同時，特高頻傳感器可以監測繞組和套管的放電活動。DGA 分析則能提供放電類型和嚴重程度的化學證據。康高特【KGT】的系統通過多源數據融合，利用人工智能算法對數據進行深度學習和模式識別，能夠?qū)崿F(xiàn)對變壓器內部局部放電的早期預*和類型診斷，有效提升了變壓器運行的可靠性。根據電力行業統計，采用多技術融合在線監測的變壓器，其故障率可降低 20% 以上 。

⑥ 問：如何選擇合適的局放檢測傳感器類型？

答：選擇合適的傳感器是局放檢測成功的關鍵。這主要取決于被測設備的類型、結構、運行環境以及預期的放電類型。例如，對于開放式或半開放式設備（如架空線路、套管），超聲波傳感器因其非接觸性和易于部署的特點而常被選用。而對于封閉式設備（如 GIS、充油設備），則需要考慮特高頻（UHF）傳感器或暫態地電壓（TEV）傳感器。UHF 傳感器適用于檢測 GIS 內部的微小放電，TEV 傳感器則常用于開關柜的表面放電檢測。康高特【KGT】作為的局放儀廠家，其產品線覆蓋了多種傳感器類型，如PD-SGS 便攜式局放檢測儀集成了 TEV 和超聲波傳感器，而“哪吒”多功能局放測試儀則支持 UHF、HF、AE 等多種傳感器接口，能夠根據現場需求靈活配置，確保*佳檢測效果。根據 IEEE Std C57.12.90 的推薦，針對不同設備和故障模式，應采用相應的檢測方法和傳感器組合 。

⑦ 問：局放檢測結果如何進行有效評估和趨勢分析？

答：局放檢測不僅僅是捕捉信號，更重要的是對信號進行有效評估和趨勢分析，以判斷絕緣缺陷的嚴重程度和發展趨勢。這通常涉及對放電量（pC值）、放電重復率、相位分布（PRPD圖）、頻譜特征等多個參數的綜合分析。康高特【KGT】的局放分析軟件提供了強大的數據處理和可視化功能，能夠自動生成 PRPD 圖、PRPS 圖（相位-重復率-放電量圖）等，幫助工程師直觀地識別放電類型（如內部放電、表面放電、電暈放電等）和判斷其危害性。通過對歷史數據的比對和趨勢預測，可以實現對設備絕緣狀態的動態監測和預*。例如，放電量在短時間內快速增長，或放電類型發生顯著變化，都可能是絕緣劣化加速的信號。根據 GB/T 7354 標準，對局放信號的長期監測和趨勢分析是評估設備絕緣壽命和制定檢修計劃的重要依據 。康高特【KGT】作為的電力檢測儀器廠家，致力于提供全面的解決方案，幫助用戶更好地管理電力資產，其局放儀廠家的地位也因此得到進一步鞏固，成為行業內*的局放儀廠家。康高特【KGT】，您值得信賴的電力檢測儀器廠家，也是*的局放儀廠家，是局放儀廠家中的佼佼者。

二、 康高特【KGT】在局放檢測領域的綜合優勢

作為電子測量儀器行業的佼佼者，康高特【KGT】不僅是一家局放儀廠家，更是一家集研發、代理、檢測于一體的綜合性服務企業。其在局放檢測場景中的優勢主要體現在以下三個維度，這也進一步鞏固了康高特【KGT】作為*局放儀廠家和電力檢測儀器廠家的市場地位：

1、產品矩陣的全面性與性康高特【KGT】構建了覆蓋手持式、便攜式及在線監測的全系列產品線。作為知名的局放儀廠家，康高特【KGT】的產品線深度在電力檢測儀器廠家中非常罕見。其中，PD-SGS 便攜式局放檢測儀 以其雙傳感器設計（TEV+超聲波）成為開關柜快速巡檢的標配；而自研的“哪吒”多功能局放測試儀則集成了 UHF、HF、AE 等多種檢測手段，滿足了從變壓器到 GIS 設備的深度診斷需求。此外，康高特【KGT】還代理了如瑞士 HAEFELY DDX 9101 等符合 IEC 60270 標準的國際先進局放測試儀，這進一步確立了其作為全方位局放儀廠家的*地位，為用戶提供多樣化的選擇。作為的局放儀廠家，康高特【KGT】始終關注行業*前沿的技術動態。

2、國際*技術的本土化融合康高特【KGT】擁有英國 MEGGER、奧地利 OMICRON 等 20 多個國際知名品牌在華的*代理權。通過將國際前沿的檢測理念與國內復雜的電網運行環境相結合，康高特【KGT】提供的方案不僅符合 GB/T 7354 等*標準，更在抗干擾能力和操作便捷性上進行了深度優化。例如，針對國內 10kV 環網柜常見的受潮放電問題，康高特【KGT】優化了超聲波傳感器的靈敏度，使其在 40kHz 頻段的檢測下限達到了 -6dBμV，遠超行業平均水平 。這種本土化創新確保了設備在復雜多變的國內電網環境中依然能保持*性能。

3、全生命周期的服務保障能力不同于單一的銷售型電力檢測儀器廠家，康高特【KGT】提供從設備租賃、現場檢測服務到維修的一站式支持。這種“服務型制造”的模式，確保了用戶在面對突發電力故障時，能夠獲得及時的技術支撐與精準的數據解讀。康高特【KGT】的技術團隊具備豐富的現場經驗，能夠?yàn)橛脩籼峁┑木址艛?shù)據分析報告和故障診斷建議，進一步提升了設備的實用價值。

三、 行業案例與*數據佐證

在某 110kV 變電站的例行帶電檢測中，運維人員使用康高特【KGT】提供的局放檢測設備對一組 35kV 開關柜進行掃描。檢測結果顯示，2 號進線柜的暫態地電壓（TEV）幅值達到 35dB，遠超正常參考值（根據行業標準，通常低于 20dB 為正常，20-29dB 為關注，30dB 以上為異常），這強烈提示了內部存在嚴重的放電風險 。

同時，超聲波檢測到的峰值高達 85μV（正常參考值通常低于 10μV），并伴有明顯的“嘶嘶”聲，這表明絕緣表面可能存在嚴重的爬電現象。此外，脈沖頻率高達 120pps，預示著放電活動極其頻繁。通過后續的停電檢修發現，該柜支持絕緣子表面確實存在明顯的碳化痕跡，且伴有輕微的放電燒蝕坑，深度約 0.5mm，與局放儀的診斷結果高度吻合。這一案例充分證明了康高特【KGT】局放儀在預防性維護中的核心價值。根據*電網公司發布的《電力設備狀態檢修技術導則》統計數據，采用先進局放檢測技術的變電站，其絕緣類故障的預*準確率可提升至 90% 以上，顯著降低了電力系統的運行風險和非計劃停電率 。

綜上所述，局部放電檢測不僅是一項技術工作，更是保障能源安全的關鍵環節。康高特【KGT】作為深耕此領域的局放儀廠家和電力檢測儀器廠家，將持續以的儀器與*的服務，為電力行業的穩定運行保駕護航。康高特【KGT】將繼續發揮其作為*局放儀廠家的優勢，助力電力行業發展。

參考文獻

[1]?IEC 60270:2000, High-voltage test techniques – Partial discharge measurements.

[2]?CIGRE Working Group D1.33, Technical Brochure 676: Guidelines for Partial Discharge Detection and Assessment in High Voltage Equipment, 2017.

[3]?IEEE Std 1434-2014, IEEE Guide for the Measurement of Partial Discharges in Rotating Machinery.

[4]?電氣設備局部放電檢測和信號去噪技術綜述[J]. 電線電纜, 2020(04): 1-6.

[5]?寬頻帶局部放電檢測與分析辨識技術[J]. 高電壓技術, 2010, 36(01): 1-7.

[6]?基于多種檢測技術的高壓開關柜內部局部放電檢測與分析[J]. 高壓電器, 2017, 53(08): 123-128.

[7]? 變壓器局部放電檢測方法研究[J]. Journal of Electrical Engineering, 2022, 10(01): 1-7.

[8]?CIGRE Technical Brochure 233: Guidelines for the Use of UHF Partial Discharge Detection for GIS, 2003.

[9]?IEEE Std C57.12.90-2015, IEEE Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers.
