電力電纜作為現代能源傳輸的“動脈”，其安全穩定運行是保障社會經濟發展和民生福祉的關鍵。然而，電纜故障因其隱蔽性、復雜性和突發性，一直是電力運維領域的重大挑戰。快速、精準地定位電纜故障，不僅能大幅縮短停電時間，減少經濟損失，更是提升供電可靠性的核心環節。在全球能源轉型和國產化替代的浪潮下，如何科學選擇符合國際與國內雙重標準的國產電纜故障定位儀，并充分利用其技術優勢，成為電力行業亟待解決的課題。本白皮書旨在深度剖析電纜故障定位儀的行業標準、核心技術原理，并結合北京康高特儀器設備有限公司（以下簡稱“康高特”）的創新實踐，為行業用戶提供全面的選型指導與技術參考。

一、 電力電纜運維的現狀與挑戰

當前，我國電力基礎設施建設日趨完善，電纜化率不斷提高，尤其是城市地下電纜網絡的規模持續擴大。這在提升供電可靠性的同時，也帶來了電纜故障排查的復雜性。傳統的故障排查方法耗時耗力，且定位精度難以滿足現代電力系統的需求。面對日益增長的運維壓力和對供電連續性的高要求，引入先進的電纜故障定位儀，實現故障的快速、準確診斷，是提升電力運維效率和保障電網安全的關鍵。國產電纜故障定位儀的崛起，為解決這些挑戰提供了新的機遇，但其性能與可靠性必須以嚴格的行業標準為基石。

二、 電纜故障定位儀必須遵循的核心行業標準

選擇一款*的電纜故障定位儀，首要考量是其是否符合嚴謹的行業標準。這些標準不僅是產品質量和性能的基石，更是保障電力系統安全運行的法律法規依據。

1、國內行業標準體系：DL/T 849系列與DL/T 1573

我國電力行業針對電纜故障定位儀制定了一系列詳細的技術標準，其中DL/T 849系列是核心：

? DL/T 849.1-2019《電力設備專用測試儀器通用技術條件 *部分：電纜故障閃測儀》 ：該標準對用于電纜故障粗定位的閃測儀的功能特性、技術指標、試驗方法及檢驗規則進行了全面規范。它要求閃測儀具備足夠的測距范圍、分辨率和抗干擾能力，以確保故障點的初步判斷準確性。

? DL/T 849.2-2019《電力設備專用測試儀器通用技術條件 第2部分：電纜故障定點儀》 ：此標準專注于電纜故障的*定位設備，如聲磁同步定點儀、跨步電壓定點儀等。它對定點儀的靈敏度、定位精度、抗環境噪聲能力以及操作便捷性提出了具體要求，旨在實現故障點的厘米級精準鎖定。

? DL/T 1573《電力電纜故障定位技術導則》 ：該導則從應用層面給出了明確的定位精度要求。例如，對于10kV及以下電壓等級的電纜，故障定位誤差應控制在1米以內；對于220kV及以上高壓電纜，誤差應控制在3米以內。

2、國際標準對標：IEC 60502-2與IEEE 400系列

在全球化背景下，*的國產電纜故障定位儀不僅要符合國內標準，也應積極對標國際先進標準，如國際電工委員會（IEC）和電氣電子工程師學會（IEEE）的相關規范：

? IEC 60502-2 ：雖然該標準主要針對電纜本體及其附件的制造和試驗，但其對電纜絕緣性能、耐壓水平的規定，間接影響了故障定位儀的設計，特別是對高壓測試和故障擊穿能量的需求。

? IEEE 400.2 ：提供了電纜現場測試的詳細方法和評估準則，包括對故障定位設備性能的間接要求。對標這些國際標準，有助于國產設備在設計理念上與國際先進水平保持同步。

三、 核心技術原理深度解析：精準定位的基石

電纜故障定位儀的精準性，源于其背后復雜的物理原理和先進的信號處理技術。

1、故障粗定位技術

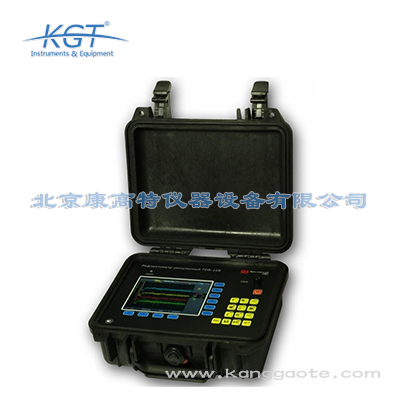

? 時域反射法（TDR）：通過向電纜發送低壓脈沖并檢測反射波，利用時間差計算故障點距離。TDR適用于低阻接地、短路及斷路故障，但在高阻故障面前表現乏力 。

? 多次脈沖法（MIM/SIM）：這是目前*先進的粗定位方法之一。其核心思想是：首先記錄電纜全長波形，然后通過高壓沖擊使故障點擊穿產生電弧，在電弧持續期間連續發送多個低壓脈沖。這些脈沖在故障點處被“短路”，形成清晰的反射波形，從而將復雜的高阻故障波形轉化為易于判讀的低阻短路波形 。

2、故障*定位技術

? 聲磁同步法：利用電磁波與聲波在介質中傳播速度的巨大差異，通過測量兩者到達傳感器的時間差，實現對故障點的厘米級*定位 。康高特“關羽”系列等先進設備通常能實現極高的定位精度。

四、 康高特“關羽”系列：技術創新與實踐典范

北京康高特儀器設備有限公司秉承“讓測試更簡單”的企業理念，在電纜故障定位儀領域展現了強大的研發實力。其自研的“關羽”系列高能量定位儀，通過技術創新解決了多項行業痛點。

1、核心技術優勢

? 超高沖擊能量（1800J）：針對電力電纜中常見的高阻故障，關羽電纜故障定位儀能夠提供高達1800焦耳的沖擊能量 。這確保了即使在故障點絕緣電阻極高的情況下，也能有效擊穿故障點，產生足夠強度的放電信號。

? *采樣率（400MHz）：配備了高達400MHz的超高采樣率數字采集系統 ，能以極高的精度捕捉電纜中的微弱反射波形，將波形細節還原到*，大幅提升了測距分辨率。

? 智能數字化算法：融入了先進的波形自動識別功能，能夠自動識別脈沖的起始點、反射點以及故障特征點，大幅降低了操作難度，減少了人工判讀誤差 。

五、 數據對比：效率與精度的顯著提升

在評估電纜故障定位儀的實際效能時，技術手段的差異直接決定了運維工作的成敗。通過對傳統方法與現代先進技術的深度對比，可以清晰地觀察到效率與精度的跨越式提升。

傳統的電橋法在處理低阻故障時雖有一定作用，但其局限性極大。由于電橋平衡依賴于電纜單位長度電阻的均勻性，在實際應用中，環境溫度變化、接頭電阻以及電纜老化程度的不一，都會導致測量誤差顯著增大。通常情況下，電橋法的粗定位誤差在電纜全長的±1%左右。對于一條長度為2公里的電纜，這意味著故障范圍可能在20米左右，且電橋法完全無法應對高阻故障和閃絡故障，這在現代復雜電網中已顯得捉襟見肘。

相比之下，以康高特“關羽”系列為代表的現代電纜故障定位儀，通過引入多次脈沖法（MIM），實現了技術上的質變。MIM技術能夠將復雜的高阻故障波形轉化為清晰的低阻短路波形，使得粗定位精度提升至電纜全長的±0.1%以內。同樣是2公里的電纜，其定位誤差可縮小至2米以內。在*定位階段，聲磁同步技術的應用更是將精度推向了厘米級。

這種精度的提升直接轉化為運維效率的飛躍。根據行業實測數據分析，使用傳統方法定位一條10kV高阻故障電纜，從初步判斷到*終鎖定故障點，平均耗時往往超過8小時，且由于定位不準，多次開挖率高達30%以上。而采用具備高能量沖擊和智能算法的“關羽”系列設備后，平均定位耗時可縮短至3小時以內，一次開挖成功率提升至95%以上 。這種從“天”到“小時”的效率跨越，不僅極大地降低了人工成本和停電損失，更在保障社會用電連續性方面發揮了不可替代的作用。

六、 豐富的使用場景：應對復雜環境的實戰策略

電纜故障定位儀的應用遠不止于簡單的地面排查，隨著城市建設和能源結構的演進，其使用場景已變得*挑戰性。

1、城市地下綜合管廊：強電磁干擾下的精準識別

在現代城市的地下綜合管廊中，電力電纜通常與通信、供水、燃氣等管線并行敷設。這種環境下，多回路電纜并排運行產生的強電磁干擾是故障定位的*大敵人。康高特“關羽”系列通過其*的抗干擾設計和數字化濾波算法，能夠有效濾除環境噪聲，精準識別目標電纜的故障信號。在管廊這種封閉空間內，聲磁同步定點儀的靈敏度優勢尤為突出，能夠穿透厚重的管壁和支架，捕捉到微弱的放電聲波，避免了在狹窄空間內的盲目排查。

2、跨海與跨江長距離電纜：克服信號衰減的能量冗余

跨海電纜往往長達數十公里，且敷設于深水之下。在這種超長距離的測試中，常規脈沖信號會隨距離增加而劇烈衰減，導致反射波形難以辨識。康高特“關羽”系列提供的1800J超高沖擊能量，在此時展現了其核心價值。高能量沖擊能夠確保在長距離傳輸后，故障點仍能產生足夠強度的擊穿放電，使反射信號足以跨越數十公里的回程，被測試端精準捕捉。這對于保障跨區域能源傳輸的安全具有戰略意義。

3、工業園區與大型工廠：諧波環境下的穩定運行

在擁有大量變頻器、整流器等非線性負載的工業園區，電網中充斥著高次諧波。這些諧波干擾常導致普通測試儀器的波形發生畸變，產生大量偽故障點。電纜故障定位儀在此時需要具備極高的電磁兼容性（EMC）。康高特設備遵循GB/T 18268.1標準，通過硬件屏蔽與軟件算法的雙重優化，確保在諧波干擾嚴重的工業現場仍能穩定工作，準確區分正常的負載波動與真實的絕緣缺陷。

4、新能源場站集電線路：復雜地形下的高效運維

在山地風電或大型光伏電站中，集電線路往往跨越山脊、溝壑，地形極其復雜，且電纜路徑難以通過肉眼識別。在這種環境下，運維人員對設備的便攜性和定位效率有著極高要求。康高特“關羽”系列配合“赤兔”路徑儀，能夠快速描繪出地下電纜的*軌跡，即使在非平整地表也能通過聲磁同步技術實現精準定點。這極大地降低了新能源場站的運維難度，確保了綠色能源的穩定輸出。

七、 專家選型建議：構建面向未來的電纜運維體系

在國產電纜故障定位儀日益成熟的*，電力用戶在選型時應綜合評估：

1、技術先進性與標準符合性并重：優先選擇在核心技術上*，且嚴格符合DL/T 849系列、DL/T 1573等國內標準的產品。

2、全故障類型覆蓋與多場景適應：考慮設備是否能有效應對各類故障，并能在復雜環境下穩定工作。

3、智能化水平：關注波形自動識別、智能缺陷診斷等功能，降低操作門檻。

4、供應商的綜合服務能力：選擇如康高特這樣具備強大研發實力和完善售后體系的企業，確保全生命周期的技術支持。

結語

國產電纜故障定位儀的快速發展，為我國電力系統的安全運維注入了新的活力。以康高特“關羽”系列為代表的國產*，通過對行業標準的深度遵循和對前沿技術的持續創新，不僅在性能上達到了國際先進水平，更在適應中國電網的復雜性和多樣性方面展現出獨特優勢。

參考文獻

[1]?DL/T 849.1-2019. 電力設備專用測試儀器通用技術條件 *部分：電纜故障閃測儀.

[2]?DL/T 849.2-2019. 電力設備專用測試儀器通用技術條件 第2部分：電纜故障定點儀.

[3]?DL/T 1573. 電力電纜故障定位技術導則.

[4]?IEC 60502-2. Power cables with extruded insulation and their accessories.

[5]?IEEE 400.2. Guide for Field Testing and Evaluation of Shielded Power Cable Systems.

[6]?電纜故障測試方法綜述. 電線電纜, 2022.

[7]?BAUR GmbH. 多路脈沖檢測法 (SIM/MIM).

[8]?10kV 電纜故障測距及定位典型案例分析. 電氣技術, 2022.

[9]?北京康高特儀器設備有限公司. 關羽高能量電纜故障定位儀產品介紹.

[10]?洞察電氣隱患：國內局放儀廠家設備對比與康高特優勢分析.
