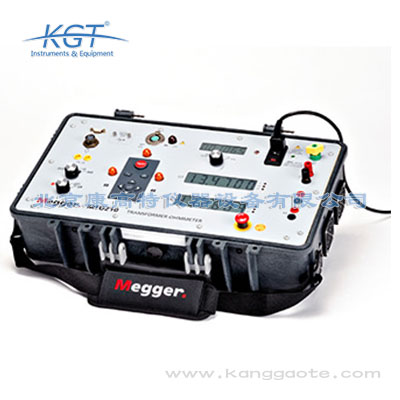

MTO210直流電阻測試儀是美國Megger公司推出的專業變壓器測試設備，以其出色的測量性能著稱。 **測量范圍**：MTO210的測量范圍覆蓋1μΩ至2000Ω，跨越6個數量級，能夠滿足從小型配電變壓器到大型電力變壓器繞組電阻的測試需求。低阻值測量能力（最低1μΩ）對于測試大電流接觸電阻、斷路器觸點電阻等應用至關重要。 **測量精度**：該設備精度達到讀數的±0.25%±全量程的±0.25%。這一精度水平在同類產品中處于領先地位，確保測試結果準確可靠。例如，測量100mΩ電阻時，最大誤差不超過讀數的0.25%加上0.25mΩ。 **分辨率**：設備具有優異的分辨率性能，能夠清晰分辨微小的電阻變化。這對于檢測變壓器繞組的輕微變形、銅線老化等問題非常重要。 **輸出電流**：MTO210可輸出最高10A直流測試電流，較大的測試電流能夠克服被測繞組的感性阻抗，快速建立穩定測量狀態。同時，設備開路測試電壓為50V DC，既能保證足夠的測試靈敏度，又不會對被測設備造成損害。 **典型應用場景**：MTO210適用于功率變壓器、配電變壓器、儀表變壓器的繞組電阻測試，發電機和電動機繞組測

MTO210直流電阻測試儀針對變壓器繞組測試進行了優化設計，能夠高效完成各種測試任務。 **雙向測試技術**：MTO210支持雙向測試功能，可同時測量變壓器高壓繞組和低壓繞組的直流電阻。這一功能顯著提升了測試效率，傳統方法需要分別測量高、低壓側，而MTO210可一次完成兩側測量。 **獨立雙測試通道**：設備配備兩個獨立的測試通道，支持并行測量。這意味著可以同時連接兩臺變壓器，或者同時測量變壓器不同相位的繞組電阻。雙通道設計大大縮短了大型變壓器測試時間。 **直接數字讀數**：MTO210采用直接數字讀數設計，無需像傳統電橋那樣進行手動平衡調節。測試人員只需連接好測試線，按下測試鍵，儀器自動完成測量并顯示結果，真正實現一鍵測量，操作簡便快捷。 **四端測量法**：設備采用四端（Kelvin）測量法設計，有效消除測試線電阻和接觸電阻的影響。這一設計確保了低阻值測量的準確性，特別適合測試大型變壓器繞組的極低電阻值。 **測試步驟示例**： 1. 將測試線正確連接至變壓器繞組端子 2. 選擇合適的測試電流范圍 3. 啟動測試，儀器自動充磁、建立電流、測量 4. 讀取顯示的電阻值，可

MTO210直流電阻測試儀在便攜性和耐用性方面平衡得當，非常適合電力現場使用。 **便攜設計**：設備外形尺寸為216mm×546mm×330mm（高×寬×深），重量約14kg。考慮到其強大的測試功能和雙通道設計，這個體積和重量控制得相當合理。儀器底部裝有輪子和手拉桿，可像行李箱一樣方便地在現場移動。 **一體化運輸箱**：MTO210配備專用運輸箱，測試線、電源線等配件都有專門的存放位置。運輸箱內部有減震材料，能有效保護儀器在運輸過程中免受震動沖擊。到達現場后，只需展開運輸箱即可開始測試。 **防護設計**：儀器外殼采用高強度工程塑料制造，能夠承受日常使用中的磕碰。側面設計有通風散熱孔，同時兼顧防塵性能。雖然沒有明確的防護等級標識，但設計充分考慮了現場使用環境。 **寬溫工作范圍**：設備工作溫度范圍為0°C至50°C，存儲溫度范圍更寬達-40°C至+65°C。這種寬溫度適應能力確保儀器在中國各地區都能正常使用，從北方的嚴寒冬季到南方的酷暑夏季都不影響性能。 **濕度適應性**：設備可在最高90%相對濕度環境下正常工作，這對中國南方潮濕氣候的電力現場尤為重要。但建議在極端潮

MTO210直流電阻測試儀在安全設計方面表現出色，內置多重保護電路確保操作人員和設備安全。 **放電保護電路**：這是MTO210最重要的安全特性之一。測試結束后或接線出現錯誤時，內置放電電路會自動啟動，將被測繞組中儲存的磁場能量安全釋放，防止殘余電壓對操作人員造成傷害。這一功能對于測試大型變壓器尤為重要，因為變壓器繞組在測試后可能存儲大量磁場能量。 **消磁電路**：每次測試完成后，消磁電路會自動消除變壓器鐵芯中的殘余磁場。這不僅保護了設備，也確保了下一次測量的準確性。殘余磁場會影響后續測試結果，消磁功能保證了測量的重復性和一致性。 **有載分接開關保護**：MTO210配備了敏感的浪涌探測電路，在進行有載分接開關測試時能夠監控開關接觸狀態。當檢測到分接開關接觸不良（如開路）時，設備會立即自動關閉輸出，防止產生危險的浪涌電壓損壞開關或測試設備。 **過溫保護**：設備具有過溫自動斷電功能。當內部溫度超過安全限值時，測試儀會自動停止輸出并發出警報，防止因過熱造成元器件損壞或安全事故。這一功能對于長時間連續測試尤為重要。 **輸入電源保護**：設備支持120/230V±10%寬

MTO210直流電阻測試儀作為專業電力測試設備，可測試多種電力設備的直流電阻參數。 **變壓器測試**：這是MTO210最主要的應用領域。設備適用于各種容量的電力變壓器、配電變壓器和儀表變壓器的繞組電阻測試。通過測量繞組電阻，可以發現繞組短路、開路、接頭松動等問題。此外，有載分接開關的動作特性測試也依賴直流電阻測量。 **發電機和電動機測試**：大型發電機的定子繞組、轉子繞組直流電阻測試是出廠試驗和預防性試驗的重要項目。電動機的繞組電阻測試可發現線圈短路、斷路等故障。MTO210的高精度測量能力能夠準確捕捉這些設備繞組的微小電阻變化。 **斷路器和開關設備測試**：斷路器觸點接觸電阻是影響其工作性能的關鍵參數。MTO210能夠測量斷路器主觸點、接地觸點的接觸電阻，確保接觸電阻值在規定范圍內，防止觸點發熱造成故障。 **互感器測試**：電壓互感器和電流互感器的繞組電阻測試有助于發現內部繞組缺陷。MTO210的雙通道設計特別適合同時測量互感器的一次和二次繞組。 **電纜測試**：大長度電纜的直流電阻測試可評估電纜的導電性能和導體完整性。MTO210寬量程設計能夠覆蓋從電纜導體到接
