絕緣電阻測量遵循IEC 61557-2標準的測量范圍: RISO min= 50kΩ...20 TΩ (I = 1.2 mA, 3 mA or 5 mA) |
||
| 范圍 | 分辨率 | 精度 |
| 0,0...999 kΩ | 1 kΩ | ±(3% 讀數+ 10 個字) |
| 1,00...9,99 MΩ | 0,01 MΩ | |
| 10,0...99,9 MΩ | 0,1 MΩ | |
| 100...999 MΩ | 1 MΩ | |
| 1,00...9,99 GΩ | 0,01 GΩ | |
| 10,0...99,9 GΩ | 0,1 GΩ | |
| 100...999 GΩ | 1 GΩ | ±(3,5% 讀數+ 10 個字) |
| 1,00...9,99 TΩ | 0,01 TΩ | ±(7,5% 讀數+ 10 個字) |
| 10,0...20,0 TΩ | 0,1 TΩ | ±(12,5% 讀數+ 10 個字) |
| 依據測試電壓的最大絕緣測量值: | ||
| 電壓UISO |
測試 范圍 |
AutoISO-5000 測試范圍 |
| 50 V | 200 GΩ | 20,0 GΩ |
| 100 V | 400 GΩ | 40,0 GΩ |
| 250 V | 1,00 TΩ | 100 GΩ |
| 500 V | 2,00 TΩ | 200 GΩ |
| 1000 V | 4,00 TΩ | 400 GΩ |
| 2500 V | 10,00 TΩ | 400 GΩ |
| 5000 V | 20,0 TΩ | 400 GΩ |
| 步進電壓電阻測試(SV) | ||
| 電壓UISO | MIC-5050 | |
| 50...1000 V | 25 V | |
| 1000...5000 V | 50 V | |
|
導通性(連續性)測試 保護連接和等電位連接阻抗的低壓測試 在雙向的200mA的電流下對保護導體連接的檢測 遵循EN 61557-4標準的測試范圍: 0,12...999 Ω |
||
| 范圍 | 分辨率 | 精度 |
| 0,00...19,99 Ω | 0,01 Ω | ±(2%讀數+ 3 個字) |
| 20,0...199,9 Ω | 0,1 Ω | |
| 200...999 Ω | 1 Ω | ±(4%讀數+ 3 個字) |
|
開放終端電壓: 4...24V 輸出電流在R < 2Ω:Imin > 200mA (ISC: 200...250mA) 測試線電阻歸零 雙向電流,平均值電阻值已顯示 |
||
| 直流(DC)和交流(AC)電壓的測量 | ||
| 范圍 | 分辨率 | 精度 |
| 0.0...29,9 V | 0,1 V | ±(2% 讀數+ 20 個字) |
| 30,0...299,9 V | 0,1 V | ±(2%讀數+ 6 個字) |
| 300...750 V | 1 V | ±(2% 讀數+ 2 個字) |
| 頻率范圍: 45...65Hz | ||
| 電容測量 | ||
| 顯示范圍 | 分辨率 | 精度 |
| 1...999 nF | 1 nF | ±(5%讀數+ 5 個字) |
| 1,00...49,99 μF | 0,01 μF | |
|
結果顯示順序:先RISO,后電容 對于電壓低于100V的測量,電容測量精度未指定 |
||
| 溫度測量 | ||
| 顯示范圍 | 分辨率 | 精度 |
| -40,0...99,9 °C | 1 °C | ±(3%讀數+ 8 個字) |
| -40,0...211,8 °F | 1 °F | ±(3%讀數+ 16 個字) |
使用MIC-5050 5KV絕緣電阻測試儀開展檢測時,需根據被測對象特性和場景要求規范操作,保障檢測精度和檢測安全,核心技術要點如下:第一是測試電壓選擇要點,需根據被測設備的額定電壓選擇匹配的測試電壓,例如額定電壓220V/380V的低壓電氣設備選擇500V測試電壓,10kV高壓電纜、變壓器選擇2500V到5000V測試電壓,有特殊檢測規范要求的設備可按照規范在50V到5000V區間自定義調節測試電壓,步進精度可按照電壓區間選擇25V或50V;第二是測量精度保障要點,測試線最大使用長度不可超過20m,避免線損導致測量誤差,開展導通性測試前需先執行測試線電阻歸零操作,消除導線電阻對測試結果的影響,在高電磁干擾的工業現場、變電站等場景下,需開啟數碼過濾功能,根據干擾程度選擇10s、30s或60s的過濾時長,保障測量數據穩定準確,進行溫度相關的絕緣性能校驗時,需搭配WASONT1溫度適配器采集環境溫度,對測量結果進行溫度修正,符合不同環境下的檢測數據對比要求;第三是特殊場景操作要點,測量長距離電纜、大容量變壓器等電容類負載時,可利用可調測量時間功能,在1s到99m59s區間設置充足的測量時長
MIC-5050絕緣電阻測試儀嚴格遵循多類國際國內行業標準設計,完全滿足電力、市政、軌道交通、核工業等領域的采購準入要求。國際標準方面,絕緣電阻測量符合IEC 61557-2《低壓電氣裝置的安全 第2部分:絕緣電阻》標準要求,導通性測試符合EN 61557-4《低壓電氣裝置的安全 第4部分:接地電阻和等電位聯結電阻》標準要求,電氣安全性能符合EN 61010-1《測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求》、IEC 61557《低壓電氣裝置的安全》系列標準要求,電磁抗干擾性能符合EN 61326《測量、控制和實驗室用電氣設備的電磁兼容性要求》標準要求,防護等級符合EN 60529《外殼防護等級(IP代碼)》標準要求,測量等級達到CAT IV 600V,等同于CAT III 1000V,可直接應用于低壓配電柜進線端等高壓測量場景。國內標準適配方面,該設備的性能指標完全符合GB/T 3048.5《電線電纜電性能試驗方法 第5部分:絕緣電阻試驗》、GB/T 16927《高電壓試驗技術》、GB/T 7261《繼電保護和安全自動裝置基本試驗方法》等國內電力、工控領域的標準要求,檢

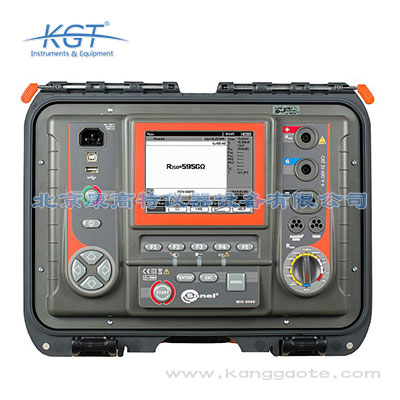

Sonel索耐MIC-5050 5KV絕緣電阻測試儀是一款高性能電氣絕緣檢測設備,核心功能覆蓋多場景電氣檢測需求,包含20TΩ量程的絕緣電阻測試、導通性測試、漏電流測試、電容測試、交直流電壓測量、溫度檢測等多類檢測功能,支持極化指數(PI)、吸收比(DAR)自動計算,可實現步進電壓測試(SV)、絕緣放電計算(DD)、絕緣破損位置燃燒定位(BURN)等特殊檢測需求,同時配備自動放電功能,測量完成后可對被測物電容進行立即自動放電,搭配每5秒聲音提醒功能,便于用戶捕獲測量時間特性。其核心技術參數如下:絕緣電阻測量范圍覆蓋50kΩ到20TΩ,測試電壓調節范圍為50V到5000V,其中50V到1000V區間支持25V步進調節,1000V到5000V區間支持50V步進調節,測量電流可選擇1.2mA、3mA、5mA三檔;導通性測試采用200mA雙向電流,測試范圍0.12Ω到999Ω;交直流電壓測量范圍為0到750V,電容測量范圍1nF到49.99μF,溫度測量范圍-40℃到99.9℃(搭配WASONT1適配器);設備配備5.6英寸圖形液晶屏,內置10000條數據存儲容量,支持USB和藍牙兩種數據傳輸
MIC-5050 5KV絕緣電阻測試儀相比同量級絕緣電阻測試儀,在測量精度、功能豐富度、場景適配性、系統兼容性等方面具備顯著優勢,可有效提升用戶檢測效率、降低檢測成本,提升投入產出比。性能優勢方面,首先其絕緣電阻測量量程最高可達20TΩ,遠高于同類5kV等級絕緣電阻測試儀普遍的10TΩ量程上限,可覆蓋更高絕緣等級的高壓設備檢測需求;其次電壓調節精度更高,50V到1000V區間支持25V步進調節,可適配不同低壓電氣設備的自定義測試電壓需求,滿足特殊設備的檢測規范要求;第三支持多檔測量電流選擇,用戶可根據被測對象的電容特性選擇1.2mA、3mA、5mA的測量電流,大幅提升大容量電容類負載(如長距離電纜、大容量變壓器)的測量效率和精度;第四配備多類特殊檢測功能,除常規絕緣測試外,還支持步進電壓測試、絕緣放電計算、絕緣破損位置燃燒定位等功能,可直接定位絕緣缺陷位置,無需額外搭配檢測設備;第五具備強抗干擾能力,數碼過濾功能可在高電磁干擾場景下保障測量精度,IP67的防護等級可適配潮濕、多塵的惡劣戶外檢測場景。用戶價值方面,B端用戶可利用其多合一檢測功能減少檢測設備采購量,自動計算極化指數、吸收比
MIC-5050 5KV絕緣電阻測試儀的寬量程、高防護、多功能特性,使其可覆蓋電力、核工業、水務、環保、軌道交通、工業制造等多個行業的檢測需求。在電力行業,可應用于輸配電線路、電力變壓器、高壓開關柜、互感器、避雷器等電力設備的絕緣性能校驗、預防性試驗和故障排查,適配電網運維、電廠檢修等多場景檢測需求;在核工業領域,可用于核電設施電氣回路、核島配套電氣設備的絕緣性能檢測,滿足核級電氣設備的高可靠性檢測要求;在水務和環保行業,可用于市政泵站、污水處理廠電氣設備、凈水廠供電系統、污染源在線監控設備的絕緣性能排查,保障市政公共設施、環保監測設備的穩定運行;在軌道交通行業,可用于地鐵、輕軌的牽引供電系統、信號控制系統、車載電氣設備的絕緣性能檢測,符合軌道交通領域高壓設備的檢測標準要求;在工業制造領域,可用于各類高壓電機、工業電纜、生產設備配電柜、自動化控制系統的日常絕緣巡檢、安裝驗收檢測,也可用于多芯電力電纜的批量絕緣檢測,搭配Auto ISO-5000適配器可實現最高5kV電壓下的多芯電纜自動檢測,大幅提升批量檢測效率。同時設備的數碼過濾功能可在高電磁干擾的工業現場、戶外變電站等場景下,選擇1
