FREJA 306 Standalone: Includes: International power cord, IEC 61850 test capability,
Transducer test capability, and test leads.
FREJA 306 Standalone: Includes: International power cord, with IEC 61850 test capability,
and test leads. Excludes: No transducer test capability
FREJA 306 Standalone: Includes: International power cord, Transducer test capability,
and test leads. Excludes: no IEC 61850 test capability
FREJA 306 Standalone: Includes: International power cord, and test leads. Excludes: no IEC
61850 test capability, no transducer test capability
FREJA 306 Standalone: Includes: International power cord and Transducer test capability.
Excludes: no IEC 61850 test capability, no test leads
FREJA 306 Standalone: Includes: International power cord, with IEC 61850 test capability.
Excludes: No transducer test capability, no test leads
FREJA 306 Standalone: Includes: International power cord. Excludes: no IEC 61850 test
capability, no transducer test capability, no test leads
Included Software – Every unit comes with the PC version of the
FREJA Local software called FREJA Remote.
訂購信息
Description
Style Number
F306-30P2C1I1T1
F306-30P2C1I1S1
F306-30P2C1I0T1
F306-30P2C1I0S1
F306-30P2C1I0T0
F306-30P2C1I1S0
F5306-30P2C1I0S0
84835
Optional Software
84673
FREJA Win
Included Standard Accessories
Power Cord - Depending on the style number, the unit will come with one of the following,
Line cord, NEMA
90015-267
Line cord, Continental Europe with CEE 7/7 Schuko Plug
90015-268
Line cord, International color coded wire
90015-269
Line cord, United Kingdom
90015-270
Ethernet cable for interconnection to PC, 210cm (7 ft.) long (Qty. 1 ea.)
90003-594
Instruction manual (digital copy)
84624
| FREJA306繼電保護測試儀產品規格 | |
| 在30分鐘的預熱時間后，規格適用于電阻負載，額定電壓供應和環境溫度+ 25°C±3°C（77°F±5.4°F）。 所有硬件數據均為滿量程值。規格如有更改，恕不另行通知。 | |
| 環境 | |
| 應用領域 | 用于高壓變電站和工業環境。 |
|
溫度 操作 儲存和運輸 濕度 |
0°C to +50°C (32°F to +122°F) -40°C to +70°C (-40°F to +158°F) 5% – 95% RH, non-condensing |
| 海拔高度 |
3000 m 全職周期可達2000米。 基于海拔大于2000米的內部過溫保護的占空比限制。 |
| CE-marking | |
|
EMC LVD |
2004/108/EC 2006/95/EC |
| General | |
| 主輸入（標稱） | 100 – 240 V AC, 50 – 60 Hz |
| 能量消耗 | 1200 VA + 1500 VA (max) |
| 尺寸 |
儀器 450 x 224 x 410 mm(17.7” x 8.8” x 16.1“) 運輸箱 610 x 345 x 660 mm(24” x 13.6” x 26”) |
| 重量 |
儀器 23 kg (50.7 lbs) 運輸箱 12 kg (26.4 lbs) |
| 顯示 | LCD |
| 可用語言 | English, French, German, Spanish,Swedish |
| 測量部分 | |
| 二進制輸入 | |
| 編號類型 | 10 Inputs (2 groups of 5 indepen-dent)干或濕接觸275 V DC，240 VAC響應時間補償 |
| 內部解析時間 | 50 μs |
| 電隔離 | 與放大器部分電隔離。 兩個電氣分離的組：1至5和6至10 |
| 最大測試時間 | 15264 h (636 days) |
| 范圍 | 分辨率 |
| 0 - 9.9 ms | 0.1 ms |
| 10 ms - 60 min | 1 ms |
| 1 h - 15264 h | 1 s |
| 直流電流輸入, 低電平 | |
| 測試范圍 | ±20 mA |
| 分辨率 |
SW 0.1 μA HW 0.6 μA |
| 不確定度 | 0.01% typical,0.03% guaranteed (= 6 μA) |
| 直流電壓輸入,低電平 | |
| 測試范圍 | ±10 V |
| 分辨率 |
SW 0.1 mV= HW 0.3 mV |
| 不確定度 |
0.01% typical, 0.03% guaranteed (= 3 mV) |
| AC /DC輸入電流測量，高電平 | |
| 測試范圍 | ±14 A DC, 10 A AC RMS |
| 不確定度 | DC <0.1%, AC <0.3% |
| AC /DC輸入電流測量，高電平 | |
| 測試范圍 | ±220 V DC, 150 V AC RMS |
| 不確定度 | DC <0.05%, AC <0.2% |
| 測量，內部生成值 | |
|
不確定度 電壓 AC / DC 電流 AC / DC |
<1% ±1digit <2% ±2digit |
| 進制輸出 |
|
| 數字類型 | 2 x 4 (NO & NC)零電位觸點，受控軟件 |
| 斷電容量 AC | 240 V AC, max 8 A, max load 2000 VA |
| 打破能力 DC | 275 V DC, max 8 A, max load 240 W |
| 低電平輸出(Rogowski option) | |
|
設定范圍 LLU LLI |
3 X 0...2 V RMS 3 X 0...2 V RMS |
| 最大輸出電流 | 5 mA |
| 不準確的決議 | <0.1% typ. (<0.2% guaranteed) |
| 失真 (THD+N)2) Max. | 250 μV |
| 產生時間 |
<0.05% typ. (<0.1% guaranteed) 5 minutes |
| 發電機部分 | |
| 電壓輸出 | |
|
范圍 4- 相 AC 1- 相 AC (L-L) DC(L-N) |
4 x 150 V 2 x 300 V 180 V |
|
功率 3- 相 AC 1- 相 AC (L-L) DC(L-N) |
3 x 82 VA at 150 V 1 x 140 VA at 300 V 87 W |
|
分辨率 SW HW |
10 mV 6.5 mV |
| 不確定度 3) ( 保證 ) | (±0.01% of range) + (±0.05% of reading) |
| 失真 (THD+N)4) | 0.02% typical (0.04% max) |
| 電流輸出 | |
| 標準輸出 – L1I, L2I, L3I | |
|
范圍 3- 相 AC 1- 相 AC 2) DC(L-N) 3-通道DC |
3 x 15 A 1 x 45 A 15 A - |
|
功率 3- 相 AC 1- 相 AC 2) DC(L-N) |
3 x 87 VA 1 x 250 VA 3 x 87 W(max) |
|
分辨率 SW HW |
1 mA 0.65 mA |
| 不確定度 3) ( 保證 ) | (±0.01% of range) + (±0.3% of reading) |
| 失真 (THD+N)4) | 0.1% typical (0.2% max) |
| 中斷輸出 – Ch1, Ch2, Ch3 | |
| 電壓瞬變 - | 抗擾度 2500 V 瞬態水平(to chassis) +工作電壓等級(255 V) |
| 工作電壓 | 255 V |
| 應用 | |
| 3- 相 AC( 每相 ) |
250 VA, 5 A < I ≤ 25 A 200 VA, 25 A < I ≤ 30 A 150 VA, 30 A < I ≤ 35 A |
| 1- 相 AC (3 ch. in parallel) |
750 VA, 15 A < I ≤ 75 A 600 VA, 75 A < I ≤ 90 A 450 VA, 90 A < I ≤ 100 A |
| 3-ch. DC 合規電 | 3 x ±20 A |
| 壓時間限制 | ≤50 Vrms |
| 連續 | 3 x 20 A, 150 VA (max) |
| 0.5 秒在 1 秒內反復熄滅 | 3 x 35 A |
| 分辨率 | 1.6 mA |
| 典型不確定度 |
< 0.3% (of reading), 0.5 A < I ≤ 35 A < 8 mA, 0 A < I ≤0.5 A |
| 相不確定度 | < ±0.2° |
| 失真 (THD+N) 6) | < 0.4% typical |
| 發電機，一般 | |
| 頻率范圍 |
|
| 連續信號 | DC – 2000 Hz |
| 瞬態信號 | DC – 3.5 kHz |
| 頻率分辨率 | 1 mHz |
| 頻率不確定度 | 0.01% |
| 相角范圍 | 0 – 360° |
| 相位分辨率 | 0.1° |
| 相位不確定度 | ±0.1° |
| 連接（放大器輸出） | 4 mm可堆疊安全插頭或8針放大器多功能插孔 |
| 所有七臺發電機在振幅和相位上均可連續獨立調節。不需要切換范圍。 所有的電流和電壓輸出都是完全過載和短路保護，可以防止外部高壓瞬態信號和過熱。 | |
| 注意 允許連續生成高直流電流（12-15 A），需要0.2歐姆的最小負載阻抗。 對于較低的負載阻抗，例如 短路時間限制在1分鐘。 | |
| 直流輔助電壓輸出 | |
| 范圍 | 20 – 210 V DC |
| 輸出功率 | 75 W at 210 V |
|

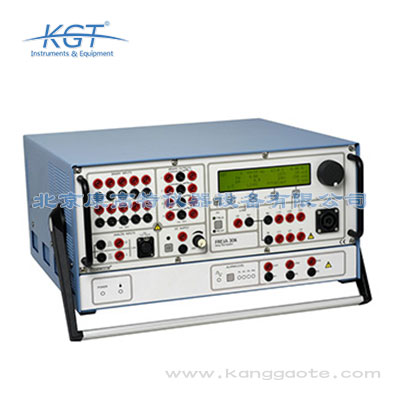

MEGGER FREJA 306繼電器測試系統說明文檔 |
|
MEGGER FREJA306繼電器測試系統作為國際領先的電力檢測設備，完全符合IEC60255系列國際標準、GB/T 7261《繼電保護和安全自動裝置基本試驗方法》國家標準、DL/T 624《繼電保護微機型試驗裝置技術條件》電力行業標準，滿足國內B端電力工程企業、G端電網單位的采購合規要求。該設備配置6路獨立可并聯電流輸出通道，單路最大輸出電流30A，并聯后最大可達180A，4路獨立電壓輸出通道單路最高輸出300V，測量精度達0.05級，幅值、相位分辨率分別可達0.001A/V、0.001°，可充分滿足各類繼電保護裝置的高精度測試需求。其適用場景覆蓋10kV~1000kV全電壓等級變電站的運維巡檢、新站投運驗收、繼電保護裝置定期校驗、故障后二次回路排查等工作，同時可用于火電、水電、風電、光伏等各類發電場站的繼電保護檢測，以及第三方電力檢測機構的外業測試作業，還支持二次回路絕緣性能初篩，為電力運維人員降低現場作業風險，提升檢測效率，目前已成為國內多數省級電網公司、大型發電集團、電力工程承建商的繼電保護測試標配設備。
MEGGER FREJA306繼電器測試系統針對各類復雜電力檢測場景做了專項優化，完全可以滿足不同環境、不同類型的特殊測試需求：環境適應性上，設備通過了GB/T 2423系列高低溫、濕熱、振動沖擊測試，防護等級達IP20，除了常規室內實驗室測試外，還可直接在戶外變電站、高海拔山區變電站、沿海高鹽霧區域變電站、戈壁荒漠區域變電站等復雜環境下穩定運行，不會因為溫濕度、海拔、環境腐蝕等問題出現測量偏差。特殊檢測項目上，除了常規繼電保護測試外，設備還支持二次回路絕緣電阻測試，可直接完成二次回路的絕緣性能排查，無需額外攜帶絕緣檢測設備；支持暫態故障模擬測試，可模擬各類短路故障、電壓暫降、暫態過電壓等復雜電網工況，完成繼電保護裝置的暫態動作性能校驗；支持新能源場站的特殊繼電保護測試，包括風電、光伏場站的箱變保護裝置測試、防孤島保護裝置測試、低電壓穿越能力測試等，適配新型電力系統的檢測需求；同時支持自定義故障波形導入，可將歷史故障錄波文件導入設備復現故障場景，完成繼電保護裝置的動作邏輯校驗，充分滿足各類特殊電力測試需求。
MEGGER FREJA306繼電器測試系統完全適配國內電力行業的數字化運維要求，支持多類主流通訊協議：常規工業協議支持Modbus-RTU、Modbus-TCP，智能變電站協議支持IEC61850 MMS、IEC61850 GOOSE、IEC61850 SV，可直接對接各類智能繼電保護裝置、合并單元、智能終端等設備。設備配置USB3.0、千兆以太網、WIFI三類數據接口，支持直接對接電力企業現有運維巡檢系統、變電站在線監測系統、電力檢測數據管理平臺，測試過程中可實時上傳測試數據、波形文件、測試結果，無需人工手動錄入，避免數據錯漏，同時可自動匹配電力行業要求的測試報告模板，生成符合DL/T規范的標準化測試報告，同步歸檔到對應系統中。此外該設備可兼容國內主流品牌的繼電保護裝置，包括南瑞、許繼、四方、南自等品牌的各型號保護裝置，無需額外配置適配插件，即可完成全流程檢測測試，充分滿足G端電網單位的數字化運維升級要求，也可降低B端電力檢測企業的系統改造成本，提升整體作業效率。
MEGGER FREJA306繼電器測試系統的核心技術參數完全適配國內電力測試的各類要求：輸出頻率范圍覆蓋0~1000Hz，支持最多16次諧波疊加，可模擬各類復雜電網波形；內置高精度測量模塊，電流測量范圍0~180A，電壓測量范圍0~1200V，絕緣電阻測試量程覆蓋0~10GΩ，所有測量項精度均優于行業標準要求。該設備可覆蓋95%以上的繼電保護測試需求：常規測試項目包含過流保護、過壓保護、欠壓保護、差動保護、距離保護、零序保護、備自投裝置測試、重合閘裝置測試等；特殊測試項目包含CT/PT變比極性測試、二次回路絕緣檢測、故障錄波裝置校驗、智能站GOOSE報文仿真測試等。既可以滿足電網運維部門日常變電站巡檢的常規校驗需求，也可以滿足電力科研院所的繼電保護性能試驗需求，還可以滿足電力工程單位新站建設的繼電保護裝置調試驗收需求，針對不同用戶的測試場景，設備還支持自定義測試流程編輯，可靈活適配各類非標測試需求。
面向變電站巡檢運維場景采購MEGGER FREJA306繼電器測試系統的核心優勢主要體現在品牌、性能、易用性三個層面：品牌層面，MEGGER是擁有百年歷史的全球知名電力測試設備品牌，FREJA系列繼電器測試系統在全球電力行業的市場占有率超過30%，國內省級電網單位的覆蓋率超過80%，產品性能經過數十年市場驗證，完全符合電力采購的品質要求。性能層面，該設備為便攜式設計，整機重量僅12kg，支持外接移動電源供電，非常適合戶外變電站巡檢的外業作業需求，設備工作溫度范圍覆蓋-20℃~55℃，海拔5000米以下可正常運行，適配高原、高寒、高溫等各類特殊環境的變電站運維作業，測試精度長期穩定性優于同類產品30%以上，無需頻繁校準。易用性層面，設備內置超過1000種預置測試模板，覆蓋國內90%以上的常用繼電保護測試場景，無需運維人員手動編輯測試流程，選擇對應模板即可一鍵啟動測試，測試效率相比同類設備提升40%以上，可大幅縮短變電站巡檢的停電作業時間，降低電力系統運行風險，是電網運維部門、第三方電力檢測機構的首選設備。
