北京康高特 RDAC-10輕便型電纜振蕩波局部放電測試系統

品牌：北京康高特
分類：電纜震蕩波局部放電檢測儀
應用領域：石油化工，環保檢測，電網，市政管網，電廠，軌道交通，其他，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

產品核心概述

北京康高特儀器設備有限公司是北京本土專注于電力檢測設備研發、生產與銷售的技術型企業，核心推出的RDAC-10 輕便型電纜振蕩波局部放電測試系統與CBA-6 斷路器開關機械特性分析儀，嚴格遵循 GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 1573-2016《電力電纜振蕩波局部放電測試方法》等*及行業標準，產品已廣泛應用于電網、核電、地鐵等重點電力領域，為電力系統全場景安全運維提供、*、可靠的檢測技術支撐。

其中 RDAC-10 型振蕩波測試系統采用一體化集成設計，將直流高壓輸出、無暈電抗、局放同步測量單元集于一身，結構緊湊、體積小巧、易于搬運，*適配地下室、開關柜間等空間有限的場所開展現場檢測試驗；CBA-6 斷路器分析儀可適配國內外全型號高壓開關設備的機械特性檢測，是開關設備狀態評估與故障排查的核心標配儀器。

RDAC-10 輕便型電纜振蕩波局部放電測試系統產品詳情

RDAC-10 型振蕩波局部放電測試系統，是北京康高特完全自主研發的級電力電纜全生命周期評估系統，專為 6-10kV 電壓等級配網電纜的現場檢測場景打造，核心功能與應用價值如下：
全功能電纜狀態評估：可一站式完成電力電纜的耐壓試驗、局部放電診斷、故障點精準定位、介質損耗檢測等全項評估，為電力運維人員提供量化、可靠的決策依據，助力用戶實現電纜資產的精細化、科學化管理。
新建電纜交接試驗：全面排查電纜在生產、運輸、敷設、安裝過程中可能存在的絕緣缺陷與接頭隱患，驗證線路施工質量，確保電纜投運的安全可靠性，符合電力工程交接試驗規范要求。
電纜維修后預防性試驗：精準驗證電纜終端頭、中間接頭維修安裝后的施工質量，排查安裝過程中引入的潛在風險，為設備復運提供*數據支撐。
在運電纜狀態診斷：通過對運行電纜的局放量、介質損耗值等核心指標的精準測量，量化評估電纜長期運行后的絕緣老化狀態，精準識別各類局部絕緣缺陷并完成故障定位，輔助運維人員科學制定檢修計劃，有效規避突發停電事故，保障電纜線路的運行效率與供電可靠性。

CBA-6 斷路器開關機械特性分析儀產品核心能力

CBA-6 斷路器開關機械特性分析儀，是北京康高特針對高壓開關設備運維檢測打造的專用儀器，可適配國內外生產的所有型號高壓斷路器、負荷開關、隔離開關等開關設備的機械特性檢測。儀器可精準采集分合閘時間、分合閘速度、觸頭行程、超程、彈跳時間、三相同期性等核心機械參數，數據精度滿足行業標準要求，可為開關設備的出廠檢測、交接驗收、預防性試驗、故障排查提供全流程數據支撐，是電力運維單位、開關生產制造企業的必備檢測設備。

核心使用場景

狹小空間現場檢測場景：地下室配電房、開關柜間、城市地下管廊、地鐵隧道等空間受限、大型設備無法進場的區域，RDAC-10 整機輕便易轉運，無需吊裝輔助設備，單人即可完成設備布場與檢測作業，*解決狹小空間電纜檢測的行業痛點。

新建工程電纜交接驗收場景：電網基建、商業地產配電、工業廠區新建、新能源電站并網等項目的 6-10kV 電纜交接試驗，可一站式完成絕緣耐壓、局放缺陷排查全項檢測，確保線路零隱患投運，滿足工程驗收規范要求。

在運電纜預防性試驗場景：電網、地鐵、核電、鐵路等關鍵電力系統的在運電纜年度 / 半年度預防性試驗，可快速識別電纜絕緣老化、接頭劣化等潛在隱患，提前制定檢修方案，降低非計劃停電風險，保障核心負荷的供電連續性。

電纜故障應急排查場景：配網線路突發停電、電纜絕緣擊穿后的應急搶修場景，設備可快速完成現場部署，精準定位故障點位置，大幅縮短故障排查周期，助力線路快速復電，降低停電損失。

第三方檢測與電纜出廠質檢場景：第三方電力檢測公司的電纜資產狀態普查、電纜生產制造企業的成品出廠質檢，可出具標準化檢測報告，量化評估電纜絕緣性能，為資產盤點、產品品控提供*數據支撐。

產品核心技術優勢

核心優勢	詳細技術參數與價值
輕巧便攜易部署	整機重量僅 50kg，外形尺寸 590mm×450mm×390mm，體積僅為國際同類產品的 1/2，配備便攜轉運設計，可輕松適配各類復雜現場環境，大幅降低現場作業門檻
功能強大性能優	高輸出電壓 30kV，大輸出電流 12mA，可快速完成 6-10kV 電壓等級電纜的局部放電測試、耐壓試驗等全項檢測，測試效率遠超傳統分體式設備
安全防護等級高	設備采用全封閉無高壓裸露設計，配備完備的安全接地系統與獨立急停開關，內置過壓、過流、短路多重保護機制，從硬件層面杜絕高壓觸電風險，充分保障現場測試人員的人身安全

適配被測對象與應用領域

適配被測對象

6kV-10kV 全類型電力電纜（含交聯聚乙烯 XLPE 電纜、油紙絕緣電纜等主流電纜類型）、國內外全型號高壓斷路器 / 負荷開關 / 隔離開關設備

核心應用領域

電網、地鐵、鐵路、核電、水電、風電、光伏、第三方電力檢測公司、電纜與開關設備生產制造企業

標準配置清單

10kV 振蕩波前臺檢測單元
配套筆記本電腦
急停開關
校準儀
高壓連接電纜
數據通訊線
電源線
放電桿
接地線
軟件鎖
測試軟件
分析軟件

RDAC-10輕便型電纜振蕩波局部放電測試系統技術參數

功能選項	參數說明
低阻尼振蕩電源	峰值電壓≥30KV 有效值≥21.2KV 振蕩電流≥70A
測試電壓頻率	50Hz~800Hz
電纜充電時間	小于 8s
電纜電容	0.05 μF~4 μF
局部放電等級測試范圍	50pC~200nc
局部放電定位帶寬	150kHz~45MHz 可自動選擇帶寬
局部定位精度	0.1m
電子開關種類	IGBT
高壓充電電流	12mA
介損角 tan δ 測試	0.1%~5%，自動測量
儀器總重量	50kg
校準儀	檔位: 1pC-200nc 上升沿時間：不大于 30ns 脈沖幅值精度: 2%/5% 脈沖頻率: 100Hz/200Hz 校準電容: 100pF/1nF 供電電源: 4 節 1.5V 電池儀器重量: 600g

奧地利B2 PDTD200-2局部放電診斷系統
查看詳情
QW-35電纜振蕩波局部放電測試系統
查看詳情

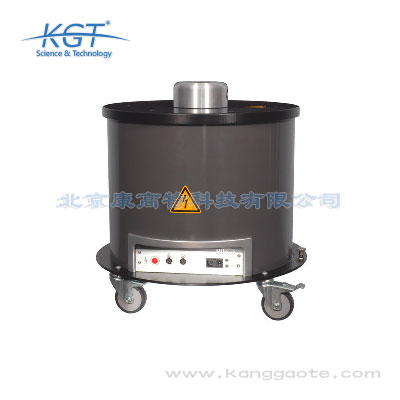

MV系列中/高壓電纜振蕩波耐壓及局放測試系統
MV30電纜阻尼振蕩波測試系統可測量配電電纜PD起始電壓(PDIV)及PD熄滅電壓(PDEV)，同時通過測試電壓的衰減振幅，可以很容易地測定電纜介損 MV系列根據建議的測試電壓等級進行測試(依據相關的IEC、IEEE與CIGRE標準及指導方針)，DAC測試可評估整個電纜系統絕緣是否完好(無瑕疵及無老化)，以及是否能耐受一個較高的電壓水平
查看詳情

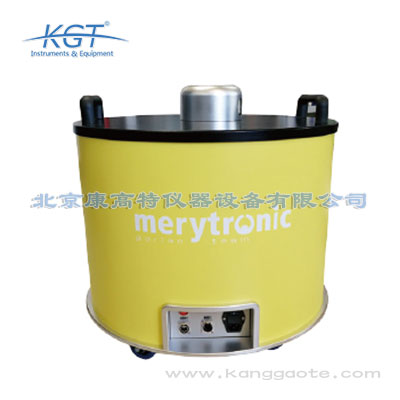

QW-10電纜振蕩波局部放電測試系統
查看詳情

* 常見問題 *

這套檢測設備是否支持單人操作，操作門檻高嗎？
RDAC-10 與 CBA-6 兩款設備均采用標準化、可視化的操作流程設計，配套的測試與分析軟件界面友好，內置標準化作業指引，無需專業的高端運維經驗，經過簡單培訓即可獨立完成全流程操作。其中 RDAC-10 整機輕量化設計，單人即可完成設備轉運、布場、接線、檢測全流程作業，可大幅減少現場作業的人員投入，降低運維成本。
RDAC-10 設備的電壓覆蓋范圍是多少，可適配哪些類型的電纜？
RDAC-10 輕便型電纜振蕩波局部放電測試系統，最高輸出電壓可達 30kV，最大輸出電流 12mA，核心適配 6kV、10kV 電壓等級的主流電力電纜，包括交聯聚乙烯 XLPE 電纜、油紙絕緣電纜、聚氯乙烯絕緣電纜等，可滿足國內配網系統絕大多數中低壓電纜的檢測需求。
RDAC-10 電纜振蕩波測試系統，相比傳統直流耐壓試驗設備有哪些核心優勢？
傳統直流耐壓試驗易對交聯聚乙烯（XLPE）電纜的絕緣層產生不可逆的電損傷，加速電纜絕緣老化，且無法有效識別電纜的局部放電缺陷。而 RDAC-10 采用振蕩波電壓測試技術，在等效工頻電壓下完成電纜耐壓試驗與局放檢測，無絕緣損傷風險；同時設備集成了耐壓試驗、局放診斷、故障定位、介損檢測四大核心功能，一機多用，可大幅減少現場設備部署工作量；整機輕量化設計，可完美適配傳統大型設備無法進場的狹小空間檢測場景，現場作業效率提升 50% 以上。
